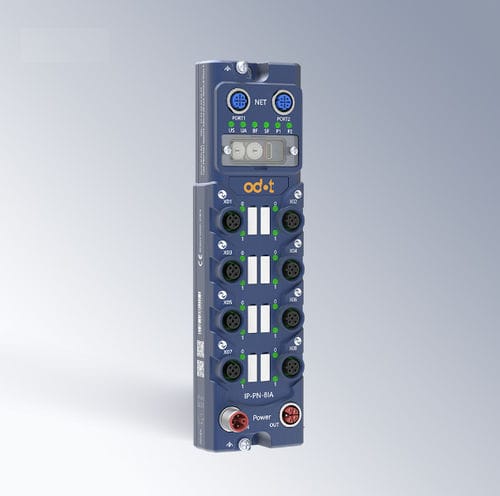

Módulo E/S digital IP-PN-8IA

ProfiNetIO-Linkde 8 E/S

DESCRIPCIÓN DEL PRODUCTO
El IP-PN-8IA es un módulo esclavo PROFINET y maestro IO‑Link para automatización industrial que integra la conectividad PROFINET y la función de maestro IO‑Link en una unidad compacta. Dispone de 8 puertos IO‑Link Clase A y admite hasta 16 canales digitales DI/DO configurables mediante las patillas 2 y 4.

Características operativas
El módulo soporta PROFINET RT con un ciclo mínimo de comunicación de 1 ms para un intercambio determinista de datos con PLCs. La compatibilidad con IO‑Link V1.1.4 garantiza funciones estándar de maestro, incluida la gestión de datos de proceso y el acceso a parámetros de los dispositivos. La carcasa IP67, los diagnósticos integrados, la monitorización de temperatura y los mecanismos de protección hacen que el módulo sea adecuado para entornos industriales exigentes. Las actualizaciones de firmware pueden realizarse en línea sin desmontaje.

Ventajas para la automatización industrial

• Integra comunicación PROFINET y maestro IO‑Link en un solo módulo, reduciendo el cableado y el tiempo de instalación.
• Los canales DI/DO configurables (Pin2/Pin4) permiten una adaptación flexible a distintas topologías de sensores/actuadores.
• Los diagnósticos avanzados y la protección térmica ayudan a reducir paradas no planificadas.
• El diseño sin encapsulado (non-potting) reduce los costes de mantenimiento a largo plazo.

Especificaciones técnicas (representación en tabla)
Power Port:
- Us Power Supply Rated Voltage: 24 VDC
- Us Power Supply Current: Max. 8 A
- Ua Power Supply Rated Voltage: 24 VDC
- Ua Power Supply Current: Max. 8 A
- Us/Ua Power Interface Type: 2 M12 L‑code 5 pines, 1 extremo macho (entrada) y 1 extremo hembra (salida)
- Definición de pines (M12 macho entrada / hembra salida): Pin1: Us+ (alimentación sistema); Pin2: Ua- (alimentación campo); Pin3: Us- (alimentación sistema); Pin4: Ua+ (alimentación campo); Pin5: FG (puesta a tierra funcional)
- Consumo del módulo: Max. 200 mA @ 24 VDC

Network Port:
- Número de redes: 2 M12, D‑code 4 pines, hembra, 1 IN, 1 OUT
- Definición de pines: Pin1: Sender Tx+; Pin2: Receiver Rx+; Pin3: Sender Tx-; Pin4: Receiver Rx-

Puerto IO‑Link Clase A:
- Cantidad: 8 M12, A‑code 5 pines, hembra
- Definición del puerto: Pin1: 24 VDC (Us+); Pin2: I/Q (DI/DO configurable); Pin3: GND (Us-); Pin4: C/Q (IO‑Link/DI/DO configurable); Pin5: NC (sin uso)
- Corriente de alimentación de salida: (1) Pin1(Us+)/Pin3(Us-): corriente de salida nominal 1,6 A; (2) Pin2(Us+)/Pin3(Us-): corriente de salida nominal 2 A

Protocolo de comunicación:
- Protocolo: PROFINET IO Device
- Fieldbus Bytes: Entrada: Max. 1440 Bytes; Salida: Max. 1440 Bytes
- RT: Soportado, periodo mínimo de comunicación RT 1 ms
- IRT: No soportado
- MRP / MRPD: No soportado

Protocolo IO‑Link:
- Estándar: IO‑Link V1.1 master protocol
- Datos de proceso: Entrada por puerto: Max. 32 Bytes; Entrada por módulo: Max. 8×32 Bytes; Salida por puerto: Max. 32 Bytes; Salida por módulo: Max. 8×32 Bytes
- Velocidades de transferencia: COM1 (4.8 kbps), COM2 (38.4 kbps), COM3 (230.4 kbps); soporte de tasa adaptativa
- Longitud máxima de línea IO‑Link: punto a punto 20 metros

Dimensiones:
- 214 mm × 60 mm × 35.5 mm

Características / Especificaciones técnicas

• Brand: ODOT
• Product type: PROFINET Slave + IO‑Link Master
• PROFINET: PROFINET IO Device, RT support with minimum 1ms cycle
• IO‑Link: 8 Class A IO‑Link ports, IO‑Link V1.1 master
• Digital I/O: Up to 16 configurable DI/DO channels (Pin2/Pin4 configurable)
• Power: 24VDC system and field power, Us/Ua interface via M12 connectors
• Module consumption: Max. 200 mA @ 24VDC
• Network ports: 2 × M12 D‑code (IN/OUT)
• Process data per port: Max. 32 Bytes
• Transfer rates supported: COM1/COM2/COM3 (adaptive)
• IO‑Link max line length: 20 m (point-to-point)
• Protection: IP67 housing
• Online firmware upgrade supported
• Dimensions: 214 × 60 × 35.5 mm
