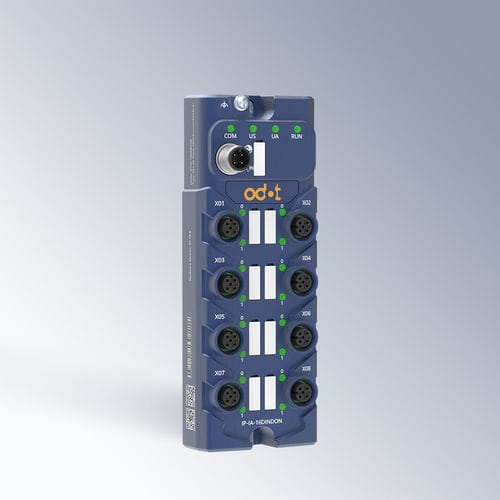

Módulo E/S digital IP-IA-16DINDON

IO-Linkde 16 E/Sdistribuido

DESCRIPCIÓN DEL PRODUCTO
El IP-IA-16DINDON es un módulo esclavo IO-Link V1.1 de I/O digitales diseñado para la adquisición de señales industriales y el control distribuido. Ofrece 16 canales configurables que pueden asignarse como entradas digitales NPN o como salidas digitales, permitiendo un mapeo de E/S flexible para diferentes requisitos de automatización. El módulo integra filtrado configurable y retención de entrada para mejorar la estabilidad de la señal y reducir interferencias.
El dispositivo soporta la función de almacenamiento de datos IO-Link para la copia de seguridad y restauración automática de parámetros durante el reemplazo del módulo, simplificando el mantenimiento y minimizando el tiempo de parada. Dimensiones compactas y grado de protección IP67 permiten la instalación en entornos exigentes o confinados.

Beneficios para la automatización industrial

• Configuración de E/S flexible: 16 canales configurables reducen la necesidad de múltiples módulos especializados y simplifican el inventario.
• Mejora de la fiabilidad de la señal: Filtrado configurable y retención de entrada reducen el ruido eléctrico y estabilizan las señales digitales.
• Mantenimiento simplificado: El almacenamiento de datos IO-Link restaura automáticamente los parámetros durante reemplazos, reduciendo el tiempo de puesta en marcha.
• Integración distribuida eficiente: Diseño compacto de esclavo IO-Link que facilita la instalación en arquitecturas de control distribuidas.

Especificaciones técnicas
Modelo: IP-IA-16DINDON
Protocolo: IO-Link V1.1 (esclavo), Vendor ID: 0x0651, Device ID: 0x81622F (8479279)
Velocidad de transferencia: Por defecto COM2 (38,4 kbps)
Puertos E/S: 8 × M12 (5 pines, hembra), cada puerto proporciona dos señales configurables — total 16 canales digitales
Tipos de canal: DI/DO configurables — DI: NPN (Tipo 3, nivel bajo válido); DO: PNP (nivel alto)
Alimentación: Us = 24 VDC; Ua = 24 VDC; aislamiento galvánico Us/Ua: no soportado
Consumo del módulo: Máx. 50 mA @ 24 VDC
Entrada digital: Tensión nominal 24 VDC; corriente de entrada 2,5 mA (señal “1”); filtro configurable; retardo entrada OFF→ON máx. 500 μs, ON→OFF máx. 500 μs; sin aislamiento entre canales
Salida digital: Corriente máx. por canal 350 mA; módulo máx. 3,6 A; carga resistiva 0,5 A; carga inductiva 12 W; carga lámpara 5 W; OFF→ON máx. 100 μs, ON→OFF máx. 200 μs; corriente residual máx. 10 μA (señal “0”)
Definición de pines: Puerto de comunicación M12 A-code 4 pines (Pin1: 24V Us, Pin2: 24V Ua, Pin3: 0V GND, Pin4: C/Q); puertos I/O M12 5 pines por puerto (Pin1: 24V desde Us, Pin2: Señal1 DI/DO, Pin3: 0V, Pin4: Señal2 DI/DO, Pin5: FG)
Protección y detección: Protección antiinversión Us, detección de sobretensión (Us > 30 VDC), detección de subtensión (disparo 9–18 VDC)
Dimensiones y peso: 160 × 60 × 35,5 mm; 305 g
Temperatura de funcionamiento: -30 °C a 60 °C; Temperatura de almacenamiento: -40 °C a 85 °C; Altitud de instalación: < 2000 m
Clase de protección: IP67
EMC e inmunidad: ESD aire ±15 kV / contacto ±8 kV (IEC 61000-4-2); EFT alimentación/comunicación ±2 kV (IEC 61000-4-4); Surge comunicación & I/O ±1 kV DM, alimentación ±0,5 kV DM/±0,5 kV CM (IEC 61000-4-5); normas RS/CS: IEC 61000-4-3 / IEC 61000-4-6
Diagnóstico: Indicadores de alimentación, funcionamiento, comunicación y error; diagnóstico de comunicación soportado
Certificación: CE

Aplicaciones

• Automatización de planta y control de máquinas
• Equipos de fabricación inteligente
• E/S distribuidas en sistemas discretos y de proceso

Conformidad y entorno
Grado de protección IP67; Grado de contaminación según documentación técnica; Cumplimiento EMC según la serie IEC 61000; Marcado CE
