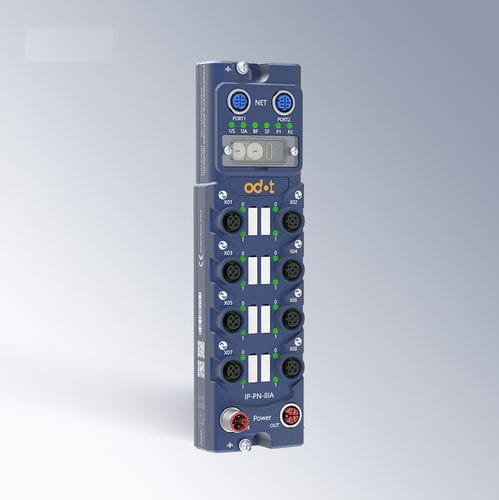

Módulo E/S digital IP-PN-8IA

ProfiNetIO-LinkEthernet

Descripción del producto El IP‑PN‑8IA es un módulo esclavo PROFINET RT y maestro IO‑Link para sistemas de automatización industrial. Proporciona 8 puertos maestro IO‑Link Clase A M12 A‑code (5‑pines) y admite funciones configurables en Pin 2 y Pin 4 por puerto, permitiendo hasta 16 canales digitales E/S configurables. El módulo implementa el protocolo PROFINET IO Device con un ciclo tiempo real mínimo de 1 ms y admite el protocolo maestro IO‑Link V1.1. Diseñado para instalación en campo, cuenta con carcasa IP67, diagnósticos integrados, monitorización de temperatura, mecanismos de protección automáticos y actualización de firmware en línea sin desmontaje.

Beneficios clave

• Simplifica la conectividad industrial combinando comunicación PROFINET y funcionalidad de maestro IO‑Link en un único módulo compacto.
• Mejora la flexibilidad del sistema mediante canales DI/DO configurables (Pin2/Pin4) por puerto para adaptarse a distintos sensores y actuadores.
• Aumenta la fiabilidad operativa con diagnósticos integrados y protección térmica para reducir paradas no planificadas.
• Reduce las tareas de mantenimiento gracias al diseño sin encapsulado y la posibilidad de actualización de firmware en línea.

Características y puntos destacados El módulo soporta PROFINET IO Device y PROFINET RT con un ciclo mínimo de 1 ms. Dispone de 8× M12 A‑code (5‑pines) puertos IO‑Link Clase A (extremo hembra). Asignación de pines: Pin1 24 VDC (Us+); Pin2 configurable I/Q (DI/DO); Pin3 GND (Us-); Pin4 configurable C/Q (IO‑Link/DI/DO); Pin5 NC. Conectividad de red mediante 2× M12 D‑code (4‑pines) Ethernet (1 IN, 1 OUT). Velocidades IO‑Link COM1/COM2/COM3 soportadas (4.8 kbps / 38.4 kbps / 230.4 kbps) con transferencia adaptativa. Longitud máxima punto a punto 20 m. Datos de proceso IO‑Link por puerto: hasta 32 Bytes (total módulo 8×32 Bytes). Capacidad Fieldbus: Entrada max 1440 Bytes; Salida max 1440 Bytes. Alimentación nominal 24 VDC; interfaz de alimentación 2× M12 L‑code (5‑pines). Consumo módulo max 200 mA @ 24 VDC. Corrientes nominales de salida: Pin1/Pin3 1.6 A; Pin2/Pin3 2 A. Dimensiones: 214 × 60 × 35.5 mm. Carcasa IP67. Soporta actualización de firmware en línea, diagnósticos integrados y monitorización de temperatura.

Escenarios de aplicación Sistemas de fabricación automotriz; maquinaria de embalaje y ensamblaje; automatización de manipulación de materiales y logística; automatización de fábricas inteligentes; integración de sensores y actuadores industriales; líneas de producción de alimentos y bebidas; sistemas de E/S distribuidas en planta.

Preguntas frecuentes del producto (selección)

• P: ¿El IP‑PN‑8IA soporta comunicación PROFINET RT? R: Sí. El módulo soporta PROFINET RT con un ciclo de comunicación mínimo de 1 ms.
• P: ¿El módulo soporta redundancia en anillo MRP? R: No. No se soporta redudancia MRP / anillo.
• P: ¿Cuántos dispositivos IO‑Link se pueden conectar? R: El módulo ofrece 8 puertos maestro IO‑Link Clase A y puede conectar hasta 8 dispositivos IO‑Link.

Especificaciones técnicas

• Modelo: IP‑PN‑8IA
• Protocolos: PROFINET IO Device; protocolo maestro IO‑Link V1.1
• PROFINET RT: Soportado, ciclo de comunicación mínimo 1 ms
• IRT / MRP / MRPD: No soportado
• Fieldbus Bytes: Entrada max 1440 Bytes; Salida max 1440 Bytes
• Puertos IO‑Link: 8 × M12 A‑code (5‑pines), extremo hembra, Clase A
• Asignación de pines puerto IO‑Link: Pin1 24 VDC (Us+); Pin2 I/Q (DI/DO configurable); Pin3 GND (Us-); Pin4 C/Q (IO‑Link/DI/DO configurable); Pin5 NC
• Datos de proceso IO‑Link por puerto: Entrada max 32 Bytes; Salida max 32 Bytes; Módulo total 8 × 32 Bytes
• Velocidades IO‑Link: COM1 4.8 kbps; COM2 38.4 kbps; COM3 230.4 kbps (adaptativo soportado)
• Longitud máxima IO‑Link: Punto a punto 20 metros
• Puertos de red: 2 × M12 D‑code (4‑pines) Ethernet (1 IN, 1 OUT)
• Definición pines red: Pin1 Tx+; Pin2 Rx+; Pin3 Tx-; Pin4 Rx-
• Alimentación (Us & Ua): Tensión nominal 24 VDC
• Corriente de alimentación Us/Aa: Máx. 8 A
• Interfaz de alimentación: 2 × M12 L‑code (5‑pines), 1 extremo pin (entrada) y 1 extremo hembra (salida)
• Consumo del módulo: Máx. 200 mA @ 24 VDC
• Corrientes nominales de salida: Pin1/Pin3: 1.6 A; Pin2/Pin3: 2 A
• Dimensiones: 214 mm × 60 mm × 35.5 mm
• Protección: Carcasa IP67
• Diagnósticos & mantenimiento: Diagnósticos integrados, monitorización de temperatura integrada, mecanismos de protección automática, actualización de firmware en línea (sin desmontaje)
