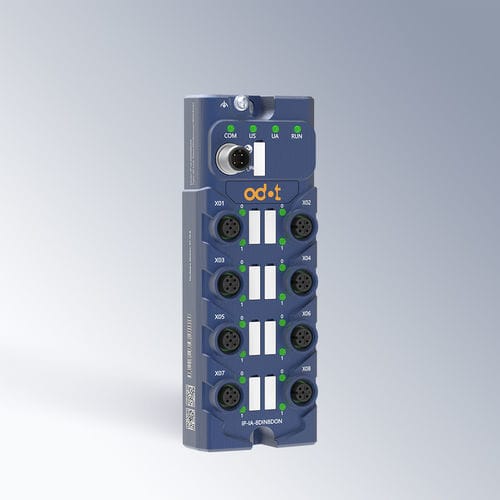

Módulo E/S digital IP-IA-8DIN8DON

IO-Linkde 8 E/Scon 8 salidas NPN

Descripción del producto El IP-IA-8DIN8DON es un módulo esclavo IO-Link compacto y fiable, diseñado para aplicaciones industriales de adquisición de señales digitales y control de salidas. Con 8 canales de entrada digital NPN y 8 canales de salida digital NPN, el módulo permite una comunicación y un control eficientes a nivel de campo para los sistemas modernos de automatización industrial. El módulo integra la supervisión de entradas digitales y el control de salidas digitales en un único dispositivo esclavo IO-Link. El tiempo de filtro configurable y la función de retención de entradas ayudan a reducir las interferencias de señal y a mantener un estado estable de las entradas. El almacenamiento de datos IO-Link permite la copia de seguridad y la restauración automáticas de los parámetros, lo que simplifica la sustitución del dispositivo y reduce el tiempo de inactividad por mantenimiento. Diseñado para una integración industrial flexible, el IP-IA-8DIN8DON es ideal para sistemas de automatización distribuidos, equipos de fabricación inteligente y aplicaciones de control industrial. Ventajas

• Simplifica el cableado del sistema: combina funciones de entrada y salida digitales en un único módulo compacto, lo que reduce la complejidad de la instalación y los requisitos de espacio en el armario.
• Mejora de la estabilidad de la señal: Las funciones de retención de entrada y de filtrado configurable ayudan a reducir las interferencias eléctricas y a mejorar la fiabilidad operativa.
• Reducción del tiempo de inactividad por mantenimiento: El almacenamiento de datos IO-Link permite la recuperación automática de los parámetros durante la sustitución del módulo, lo que mejora la eficiencia del mantenimiento.
• Integración distribuida flexible: la arquitectura compacta de esclavo IO-Link permite una fácil integración en sistemas de automatización industrial distribuidos.

Escenarios de aplicación

• Sistemas de automatización de fábrica
• Equipos de fabricación inteligente
• Maquinaria de embalaje
• Sistemas de transporte y manipulación de materiales
• Control de sensores y actuadores industriales
• Sistemas de E/S distribuidos y automatización de líneas de producción
• Automatización logística y de almacenes

Parámetros técnicos (extracto) Protocolo IO-Link: Protocolo de esclavo IO-Link V1.1 Velocidad de transferencia: Por defecto: COM2 (38,4 kbps) ID de fabricante: 0x0651 ID de dispositivo: 0x81621F (8479263) Puerto de comunicación: M12 código A de 4 pines (extremo en aguja) — Pin 1: 24 V (Us), polo positivo de la alimentación del sistema; Pin 2: 24 V (Ua), polo positivo de la alimentación de campo; Pin 3: 0 V (GND); Pin 4: C/Q Us (tensión de alimentación nominal): 24 V CC Ua (tensión de alimentación nominal): 24 V CC Aislamiento galvánico US/UA: No compatible Consumo del módulo: Máx. 50 mA a 24 V CC Puerto de E/S: 8 puertos — 8 canales de entrada digital, 8 canales de salida digital (M12, código A, 5 pines, extremo con orificio) Tipo de terminal: 8 × M12 (extremo con orificio) Definición de los puertos (X01~04): Pin 1: 24 V (positivo de la salida de alimentación, suministrado por nosotros); Pin 2: Señal 1 (entrada digital); Pin 3: 0 V; Pin 4: Señal 2 (entrada digital); Pin 5: FG (puesta a tierra funcional) Definición de los puertos (X05~08): Pin 1: 24 V (positivo de la salida de alimentación, suministrado por Us); Pin 2: Señal 1 (salida digital); Pin 3: 0 V; Pin 4: Señal 2 (salida digital); Pin 5: FG (puesta a tierra funcional) Entrada digital: Indicador de canal: Admisible (verde) Características de la entrada: Tipo 3, nivel bajo (NPN) Tensión nominal: 24 V CC Señal «0»: -5 V CC ~ +5 V CC (raíl de alimentación Us) Señal «1»: -30 V CC ~ -11 V CC (raíl de alimentación Us) Tensión mínima: -30 V CC Tensión máxima: +5 V CC Corriente de entrada: 2,5 mA (para la señal «1», tensión de entrada nominal) Retardo de entrada: de OFF a ON: máx. 500 μs; de ON a OFF: máx. 500 μs Aislamiento entre canales: No hay aislamiento entre canales Filtro: Configurable Salida digital: Indicador de canal: Sí (verde) Tipo de salida: NPN, nivel bajo Capacidad de carga: Carga resistiva: 0,5 A; Carga inductiva: 12 W; Carga de lámpara: 5 W Corriente de salida nominal del pin 1: 350 mA (un solo canal) Corriente de salida del módulo: máx. 3,6 A Resistencia mínima de carga: 48 Ω Corriente residual: máx. 10 μA (para la señal «0») Retardo de salida: de OFF a ON: máx. 100 μs; de ON a OFF: máx. 200 μs Frecuencia de conmutación (ejemplos): Potencia nominal de la carga resistiva: COM1: 10 Hz; COM2: 35 Hz; COM3: 80 Hz. Potencia nominal de la carga inductiva: COM1/COM2/COM3: 2,5 Hz. Potencia nominal de la carga de lámpara: COM1: 10 Hz; COM2: 12,5 Hz; COM3: 12,5 Hz Aislamiento entre canales: No hay aislamiento entre canales Diagnóstico y protección: Indicador de estado: indicador de alimentación, estado de funcionamiento, estado de comunicación, indicador de error de funcionamiento Función de diagnóstico: diagnóstico de comunicación Protección contra inversión de polaridad de la alimentación: compatible Detección de sobretensión de Us: compatible (se activa cuando Us > 30 V CC) Detección de subtensión de Us: compatible (se activa cuando 9 V CC ≤ Us ≤ 18 V CC) Dimensiones: 160 mm × 60 mm × 35,5 mm Peso: 305 g Temperatura de funcionamiento: -30 °C ~ 60 °C Temperatura de almacenamiento: -40 °C ~ 85 °C Altitud de instalación: < 2000 m ESD: Descarga en aire ±15 kV, descarga por contacto ±8 kV, clase de rendimiento A; IEC 61000-4-2 EFT: Puerto de alimentación ±2 kV, puerto de comunicación ±2 kV, clase de rendimiento A; IEC 61000-4-4 Sobretensión: Puertos de comunicación y E/S: ±1 kV DM; Puertos de alimentación: ±0,5 kV DM, ±0,5 kV CM; clase de rendimiento A; IEC 61000-4-5 RS: IEC 61000-4-3; CS: IEC 61000-4-6 Certificación del producto: Certificación CE
