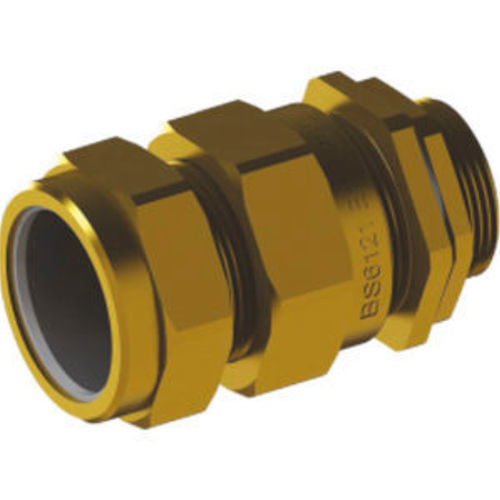

Prensaestopas de latón niquelado E1W series

de latónIP66blindado

Descripción general
Prensaestopas industriales E1W de doble compresión diseñadas para la entrada segura de cables y la terminación del blindaje en instalaciones interiores y exteriores. Fabricadas en latón con opción de niquelado, conforme a BS 6121 para cables SWA. Protección IP66 e IP67; temperatura de trabajo -20 °C a +80 °C. Opciones de rosca: métrica, NPT, BSP y PG.

Función
Las prensapastillas E1W realizan tres funciones clave: sellado de la funda interior, sellado de la funda exterior y una abrazadera específica para el blindaje que garantiza la retención mecánica y establece una conexión eléctrica entre el blindaje del cable y el cuerpo de la prensaestopas.

Accesorios

• Accesorios disponibles: cubiertas PVC, tuercas de bloqueo y etiqueta de tierra para completar la instalación y los requisitos de puesta a tierra

Datos técnicos
Product Size; Product Code; Standard AG; AG NPT; A Min - A Max; B Min - B Max; GL mm
20s; E1W-M20s; M20 x 1,5; 1/2"; A: 8,8 - 11,7; B: 11,8 - 16; GL: 15
20L; E1W-M20L; M20 x 1,5; 1/2"; A: 11,4 - 14; B: 14 - 20,8; GL: 15
25s; E1W-M25s; M25 x 1,5; 3/4"; A: 13 - 16; B: 18 - 24; GL: 15
25L; E1W-M25L; M25 x 1,5; 3/4"; A: 17,3 - 20; B: 20,3 - 27,4; GL: 15
32s; E1W-M32s; M32 x 1,5; 1"; A: 20 - 23; B: 24,5 - 31; GL: 15
32L; E1W-M32L; M32 x 1,5; 1"; A: 24,2 - 26,3; B: 26,5 - 33,5; GL: 15
40s; E1W-M40s; M40 x 1,5; 1 1/4"; A: 26 - 29; B: 30,4 - 36; GL: 15
40L; E1W-M40L; M40 x 1,5; 1 1/4"; A: 29,5 - 32,1; B: 33,2 - 40; GL: 15
50s; E1W-M50s; M50 x 1,5; 1 1/2"; A: 33 - 38,1; B: 40 - 46,5; GL: 15
50L; E1W-M50L; M50 x 1,5; 2"; A: 38 - 44; B: 44 - 52,6; GL: 20
63s; E1W-M63s; M63 x 1,5; 2"; A: 44 - 50,5; B: 50 - 59; GL: 20
63L; E1W-M63L; M63 x 1,5; 2 1/2"; A: 50 - 56; B: 56 - 66; GL: 20
75s; E1W-M75s; M75 x 1,5; 2 1/2"; A: 56 - 62; B: 63,5 - 71; GL: 20
75L; E1W-M75L; M75 x 1,5; 3"; A: 62 - 68,5; B: 69 - 78; GL: 20
90L; E1W-M90L; M90 x 2; 3"; A: 65 - 80; B: 84 - 96; GL: 20
100; E1W-M100; M100 x 2; 3 1/2"; A: 82 - 90; B: 84 - 102; GL: 20

Notas
Todas las dimensiones en la tabla de Datos técnicos son proporcionadas por el fabricante. Consulte los dibujos técnicos y las fichas para el numerado de piezas y los dibujos dimensionales detallados (documentos disponibles por separado).

Características / Especificaciones técnicas

• Tipo: E1W (prensaestopas de doble compresión)
• Material: latón con o sin niquelado
• Normas: BS 6121
• Clase de protección: IP66 & IP67
• Rango de temperatura: -20 °C a +80 °C
• Opciones de rosca: métrica, NPT, BSP & PG
• Aplicación: uso interior/exterior con todo tipo de cables SWA
• Función: sellado de funda interior, sellado de funda exterior y abrazadera específica para blindaje que proporciona conexión eléctrica
