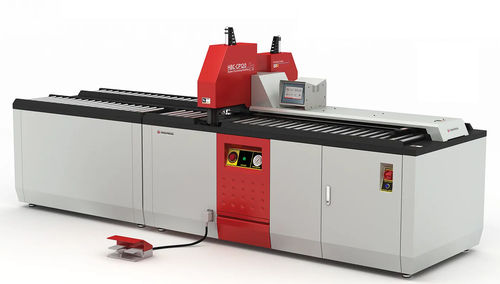

Centro de mecanizado electroducto de cobre punzonado HBC-CP120

de cortefijoelectrohidráulico

Resumen
La HBC-CP120 es una máquina dedicada al corte y punzonado de barras colectoras de cobre y aluminio hasta 120 × 12 mm. Combina el corte por cizallamiento y el punzonado en una sola unidad con dos grupos hidráulicos independientes, permitiendo que ambas operaciones se realicen simultáneamente. Están disponibles dos configuraciones: ES (tope programable automático) y EH (tope manual).

Principales ventajas

• Corte y punzonado simultáneos con grupos hidráulicos separados para aumentar la productividad.
• Cizallado sin rebabas y punzonado preciso para barras colectoras hasta 120 × 12 mm.
• Versión ES con tope programable hasta 20 posiciones (absoluto o incremental) para repetibilidad; versión EH con tope manual/práctico.
• Preparada para Industry 4.0 para monitorización e integración en líneas de producción automatizadas.
• Localizador láser de centro, rodillos para facilitar el movimiento de la barra y pedal de pie para control automático del ciclo.

Elementos funcionales (puntos de interés y estaciones)

• Rodillos: ubicados a ambos lados del punzonador para facilitar la manipulación y el alimentado de las barras.
• Pedal: acciona el brazo hidráulico para el modo automático.
• Estación de punzonado: estación capaz de realizar orificios circulares, ovalados o rectangulares dentro de la capacidad de la máquina.
• Estación de corte: estación de cizallado/corte adecuada a la capacidad de la máquina para cortes limpios.

Información técnica — descriptiva
La máquina está construida alrededor de dos grupos hidráulicos de doble efecto independientes (uno por función) para que el corte y el punzonado puedan realizarse simultáneamente. Un localizador láser mejora la alineación de los orificios y acelera los ajustes. Matraces circulares disponibles de M6 a M18; matrices ovaladas y rectangulares opcionales. El sistema hidráulico funciona a 200 bar y utiliza aproximadamente 60 L de aceite hidráulico (ISO VG 68). El diseño admite producción continua y ofrece posicionamiento automático (ES) o tope manual (EH).

Notas de la página (valores múltiples en la misma página)
La página fuente muestra dos potencias diferentes: una ficha técnica pequeña indica Potencia total: 3,5 kW, mientras que una entrada de preguntas y respuestas indica 1 × 11 kW. Estos valores distintos aparecen en la página original; consulte la documentación técnica oficial o la ficha de producto para confirmar la configuración exacta de potencia.

Especificaciones técnicas

• Modelo: HBC-CP120 (ES / EH)
• Función: Corte + Punzonado (simultáneo)
• Capacidad máx. (barra): 120 × 12 mm
• Materiales: Cobre y Aluminio
• Diámetro máx. matriz/orificio (ficha): Ø20 mm
• Rango de matrices: Matrices circulares M6 – M18; opciones ovaladas y rectangulares disponibles
• Posicionamiento (tope): Automático (ES) tope programable hasta 20 posiciones — absoluto o incremental; Manual / tope práctico (EH)
• Potencia (ficha pequeña): 3,5 kW
• Potencia (entrada Q&A en la página): 1 × 11 kW (listado por separado en la página)
• Voltaje nominal: 380 V AC
• Configuración de motores: Motor dual / doble grupos hidráulicos
• Frecuencia: 50 Hz
• Presión de trabajo (hidráulica): 200 bar
• Capacidad/tipo de aceite hidráulico: 60 L (ISO VG 68)
• Operadores requeridos: 2
• Peso de la máquina: 980 kg
• Tipo de montaje: Base de suelo
• Dimensiones (L×A×H): 245 × 110 × 167 cm
• Industry 4.0: Preparada (capacidad de monitorización/control)
• Accesorios clave / ayudas: Localizador láser de centrado, rodillos para movimiento de la barra, pedal para operación automática
