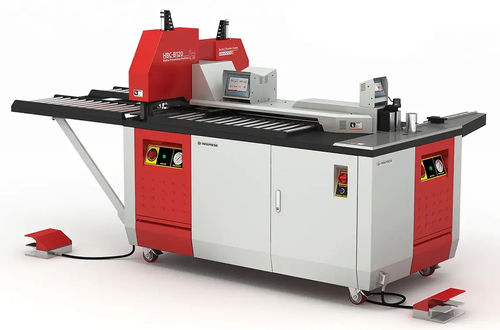

Centro de mecanizado electroducto de cobre de corte HBC-B160

punzonadoplegadomóvil

Resumen
La HBC-B160 es una máquina compacta Tipo-B que realiza corte, punzonado y plegado de barras colectoras de cobre y aluminio hasta 160 × 15 mm. Un único grupo hidráulico alimenta los puestos de forma secuencial. Variantes: ES (tope programable) y EH (tope manual).

Capacidades clave

• Procesa barras colectoras de cobre y aluminio hasta 160 × 15 mm (ancho × espesor).
• Tres funciones: corte, punzonado y plegado en operación secuencial (estación a la vez).
• Grupo hidráulico único (Tipo-B) que alimenta secuencialmente los puestos para reducir costes de adquisición y explotación frente a modelos de accionamiento simultáneo.
• Precisión de posicionamiento ±0,1 mm y topes programables (hasta 20 posiciones) para repetibilidad.
• PLC e HMI Siemens y preparación Industry 4.0 para supervisión e integración.
• Componentes hidráulicos: bombas y válvulas Duplomatic; motor hidráulico referenciado en la documentación.

Estaciones funcionales (puntos destacados)

• Estación de plegado — plegado secuencial de barras hasta 160 × 15 mm con control de ángulo repetible.
• Estación de punzonado — punzonado secuencial con punzones intercambiables; diámetro máximo matriz/agujero Ø20 mm.
• Estación de corte — corte de precisión para cantos limpios y longitudes repetibles.
• Controladores digitales — controladores separados para plegado y para punzonado/corte para programar secuencias y longitudes.
• Grupo hidráulico — unidad única suministra energía secuencial a todas las estaciones.

Datos principales de la máquina

• Capacidad máxima: 160 × 15 mm (ancho × espesor).
• Potencia eléctrica total (indicada): 3 kW; motor hidráulico referenciado 2,2 kW.
• Diámetro máximo matriz/aguero: Ø20 mm.
• Radio máximo de plegado (matriz móvil estándar): 14 mm.
• Precisión de posicionamiento: ±0,1 mm; topes programables hasta 20 posiciones.
• Hidráulica: bombas y válvulas Duplomatic; presión de trabajo 230 bar; capacidad de aceite hidráulico 30 L.
• Control: PLC e HMI Siemens; preparada para Industry 4.0.
• Tensión/frecuencia: 380 V CA, 50 Hz.
• Peso de la máquina: 840 kg; huella (L × W × H): 200 × 110 × 174 cm.
• Operadores necesarios: 1–2; montada sobre ruedas para reposicionamiento en taller.

Diseño y funcionamiento

• Diseño Tipo-B con grupo hidráulico único: funcionamiento secuencial que permite la operación por un único operario (1–2 operarios típicos para manejo).
• Sistemas de posicionamiento: codificador giratorio de 3 600 pulsos por vuelta y regla lineal de 5 μm para ángulos y posiciones repetibles sin marcas.
• Bastidor con ruedas para flexibilidad en la disposición del taller.
• Conectividad Industry 4.0 vía PLC/HMI Siemens para supervisión, trazabilidad y mantenimiento remoto.

Variantes y equipo opcional

• HBC-B160-ES: variante ES con tope de longitud programable (tope automático).
• HBC-B160-EH: variante EH con tope manual.
• Opciones: buscador láser de centro, punzones especiales (ovalados/rectangulares), matrices de plegado especiales (escalonadas, canto, torsión), actualización de tope programable.

Especificaciones técnicas

• Modelo: HBC-B160 (variantes HBC-B160-ES / HBC-B160-EH).
• Funciones: corte, punzonado, plegado (secuencial).
• Materiales: barras colectoras de cobre y aluminio.
• Capacidad máxima: 160 × 15 mm.
• Diámetro máx. matriz/aguero: Ø20 mm.
• Radio máx. de plegado (matriz móvil estándar): 14 mm.
• Precisión de posicionamiento: ±0,1 mm; topes programables hasta 20 posiciones.
• Sistemas de posicionamiento: codificador giratorio 3 600 pulsos/rev y regla lineal 5 μm.
• Hidráulica: bombas y válvulas Duplomatic; presión 230 bar; aceite 30 L.
• Energía eléctrica: 3 kW (referencia motor hidráulico 2,2 kW).
• Tensión/frecuencia: 380 V / 50 Hz.
• Peso: 840 kg.
• Huella (L×W×H): 200 × 110 × 174 cm.
• Operadores: 1–2.
