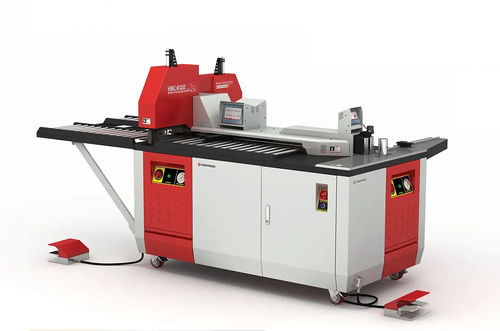

Centro de mecanizado electroducto de cobre plegado HBC-A160

punzonadode cortemóvil

Resumen
La HBC-A160 es una máquina 3-en-1 para el procesamiento de busbars que realiza corte, punzonado y plegado de busbars de cobre y aluminio hasta 160 × 15 mm en una unidad compacta. Está diseñada para ensambladores de tableros, fabricantes de cuadros y productores de paneles de distribución, permitiendo operación paralela en tres estaciones independientes y hasta tres operarios.

Funciones principales

• Tres funciones en una máquina: Corte + Punzonado + Plegado
• Capacidad de material: cobre y aluminio hasta 160 × 15 mm (ancho × espesor)
• Tres unidades hidráulicas independientes (7 kW total) operando a 230 bar
• Soporta hasta tres operarios simultáneos en paralelo
• Tope programable automático con precisión de separación de orificios ±0,1 mm
• Rango diámetro de punzonado: Ø4,5–20 mm (matriz máx Ø20 mm)
• Compensación de rebote y visualización digital de ángulo en plegadora
• Control Siemens PLC con doble HMI; modos manual y automático con guardado/recuperación de posiciones
• Preparada para Industry 4.0 — datos de ciclo integrables en reporting y trazabilidad
• Móvil sobre base con ruedas para reposicionamiento

Estaciones y controles

• Estación de plegado con controlador digital e indicación de ángulo
• Estación de punzonado con controlador digital
• Estación de corte con controlador digital
• Tres unidades hidráulicas que alimentan cada estación de forma independiente

Beneficios operativos

• Flujo paralelo: plegado, punzonado y corte pueden ejecutarse simultáneamente para eliminar cuellos de botella
• Reduce retrabajos mediante posicionamiento preciso, compensación de rebote y lectura de ángulo digital
• Huella compacta que ofrece el rendimiento de una línea de tres estaciones sin ocupar más espacio

Proceso y capacidad
Funciones: Corte + Punzonado + Plegado
Capacidad máxima procesable: 160 × 15 mm (ancho × espesor)
Materiales: Cobre y aluminio
Rango diámetro de orificio: Ø4,5–20 mm (matriz máx Ø20 mm)
Precisión de posicionamiento (tope): ±0,1 mm

Tipos de plegado

• Cabezal de conformado que admite cinco tipos de plegado: Twist, Normal, Z (step), V y Edge

Control y conectividad

• Siemens PLC con doble HMI para operación manual y automática
• Posiciones y ciclos guardables y recuperables para producción repetible
• Preparada para Industry 4.0 e integración de datos de ciclo para reporting y trazabilidad

Especificaciones técnicas

• Modelo: HBC-A160
• Funciones: Corte, Punzonado, Plegado (3 simultáneas)
• Capacidad máxima: 160 × 15 mm
• Material: Cobre y Aluminio
• Rango diámetro de orificio: Ø4,5–20 mm
• Matriz / diámetro máx: Ø20 mm
• Precisión tope: ±0,1 mm
• Potencia total: 7 kW
• Tensión nominal: 380 VAC, trifásico
• Frecuencia: 50 Hz
• Presión de operación: 230 bar
• Capacidad aceite hidráulico: 70 L
• Configuración hidráulica: Tres unidades independientes
• Controladores: Siemens PLC con doble HMI; controladores digitales para plegadora y punzonadora/cortadora
• Operarios: Hasta 3 (uno por estación)
• Peso máquina: 900 kg
• Montaje: Base con ruedas (móvil)
• Dimensiones (L × W × H): 200 × 110 × 174 cm
