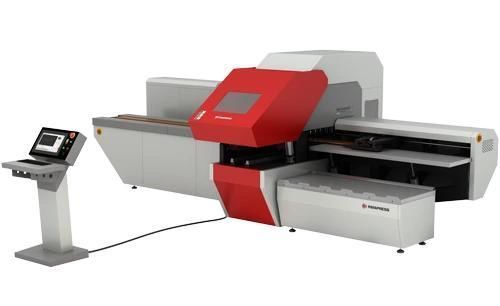

Centro de mecanizado electroducto de cobre de corte HBC-CP200

punzonadofijo

Descripción general
La HBC-CP200 es una máquina 2 en 1 para corte y punzonado de barras colectoras, diseñada para pletinas de cobre y aluminio de hasta 200 × 20 mm. Integra estaciones de corte y punzonado separadas, sin estación de doblado, y está pensada para producción continua de alto rendimiento con dos operarios.

Funciones y características clave

• Funciones principales: Corte y punzonado (sin estación de doblado)
• Capacidad máxima de pletina: 200 × 20 mm (cobre y aluminio)
• Diámetro máximo de punzón / agujero: Ø26 mm
• Dos centrales hidráulicas independientes para operaciones de corte y punzonado que evitan cuellos de botella
• Soporta el trabajo simultáneo de 2 operarios
• Versiones de posicionamiento: Tope programable (ES) o tope manual (EH)
• Centrador láser para localizar el centro de los agujeros
• Pedal de pie para operación en modo automático
• Rodillos laterales / mesas con rodillos para facilitar el desplazamiento de la pletina
• Preparada para Industry 4.0 y automatización

Potencia e hidráulica
Potencia instalada total: 8,5 kW; presión hidráulica de trabajo: 200 bar; capacidad de aceite hidráulico: 60 L (Hydraulic Oil H68). Alimentación eléctrica estándar: 380 V CA trifásica, 50 Hz.

Máquina y operación
Fijada al suelo sobre una base rígida para una implantación estable adecuada a producciones continuas. Las mesas con rodillos facilitan la manipulación de pletinas anchas y espesas. Existen dos configuraciones de tope (ES programable y EH manual). El peso definitivo de la máquina y las dimensiones finales deben confirmarse en la documentación técnica en el momento del pedido/fabricación.

Notas adicionales
Indicada para cuadros de distribución de alta corriente y grandes armarios de conmutación que requieren barras colectoras anchas y gruesas. La separación de las centrales hidráulicas para corte y punzonado mantiene el rendimiento al evitar un punto único de restricción hidráulica.

Características / especificaciones técnicas

• Modelo: HBC-CP200 (versiones EH / ES)
• Funciones: Corte + punzonado (sin estación de doblado)
• Capacidad máxima: 200 × 20 mm
• Materiales procesados: Cobre y aluminio
• Punzón máximo / diámetro de agujero: Ø26 mm
• Posicionamiento: Tope manual (EH) / Tope programable (ES)
• Tensión nominal: 380 V CA (trifásica)
• Potencia total: 8,5 kW
• Frecuencia: 50 Hz
• Presión de trabajo: 200 bar
• Aceite hidráulico: 60 L (Hydraulic Oil H68)
• Sistema hidráulico: Dos centrales independientes para punzonado y corte
• Operarios soportados: 2
• Tipo de montaje: Base fija / anclada al suelo
• Dimensiones (L×An×Al): 245 × 148 × 180 cm (confirmar unidades y valores finales en documentación técnica)
• Peso de la máquina: Por confirmar tras la fabricación
• Preparada para Industry 4.0: funciones programables y control automatizable
