Centro de mecanizado electroducto de cobre de corte HBC-CP160 ES/EH

punzonadoelectrohidráulico

Resumen

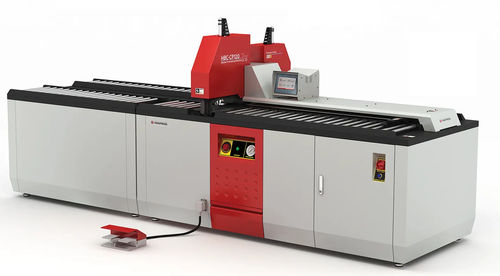

La HBC-CP160 ES/EH es una máquina dedicada al corte y punzonado de barras colectoras (sin estación de doblado) para barras de cobre y aluminio de hasta 160 × 15 mm. Incorpora estaciones de corte y punzonado separadas accionadas por grupos hidráulicos doble acción independientes para permitir operaciones simultáneas y maximizar el rendimiento. La unidad es compatible con Industria 4.0 y está destinada a la distribución de alta corriente y a la fabricación de grandes cuadros eléctricos.

Beneficios clave

• El corte y el punzonado funcionan en paralelo mediante dos grupos hidráulicos independientes para reducir el tiempo de ciclo
• Maneja barras colectoras anchas/pesadas de hasta 160 × 15 mm utilizadas en distribución de alta corriente
• Variante ES: tope de longitud automático programable de 20 posiciones (absoluto o incremental)
• Variante EH: tope de longitud manual para control directo del operario
• Finder láser opcional (puntero láser) y pedal para operación automática
• Rodillos laterales que mejoran el manejo del material y la eficiencia del operario
• Matrices circulares estándar M6–M18; matrices ovales y rectangulares disponibles bajo pedido

Cómo funciona
La máquina utiliza dos grupos hidráulicos doble acción separados que funcionan a una presión de servicio de 230 bar, lo que permite realizar el punzonado y el corte simultáneamente. La potencia combinada del accionamiento es de 4,5 kW. El sistema hidráulico de 230 bar asegura punzonados y cortes limpios en barras más gruesas de cobre y aluminio. Este modelo no incluye estación de doblado; está dedicado únicamente al corte y punzonado.

Puntos destacados / características de uso

• Rodillos: Rodillos a ambos lados del punzonador para facilitar la alimentación y alineación de las barras
• Pedal: Controla el desplazamiento del brazo hidráulico y activa los ciclos automáticos
• Estación de punzonado: Punzona barras de cobre y aluminio hasta 160 × 15 mm con orificios limpios
• Estación de corte: Corta barras hasta 160 × 15 mm con guía central precisa

Aplicaciones
Diseñada para fabricantes de sistemas de distribución de alta corriente, grandes cuadros eléctricos y paneles que requieren punzonado y corte a alto rendimiento de barras colectoras de cobre y aluminio hasta 160 × 15 mm.

Especificaciones técnicas

• Modelo: HBC-CP160 ES/EH
• Funciones: Corte + Punzonado (posible operación simultánea)
• Capacidad máxima de barra: 160 × 15 mm
• Diámetro máximo de matriz / orificio: Ø20 mm
• Matrices: Circulares M6–M18 estándar; ovales y rectangulares bajo pedido
• Material: Cobre y Aluminio
• Posicionamiento (tope): ES = Tope programable automático (20 posiciones, absoluto/incremental); EH = Tope manual
• Tensión nominal: 380 V CA (trifásico)
• Potencia total: 4,5 kW (combinada)
• Presión de servicio: 230 bar
• Capacidad de aceite hidráulico: 60 L (ISO VG 68 recomendado)
• Frecuencia: 50 Hz
• Peso de la máquina: 980 kg
• Operadores requeridos: 2 (pueden operar simultáneamente)
• Compatible con Industria 4.0: Sí
• Tipo de montaje: Base de suelo
• Dimensiones (L × A × H): 245 × 110 × 167 cm
