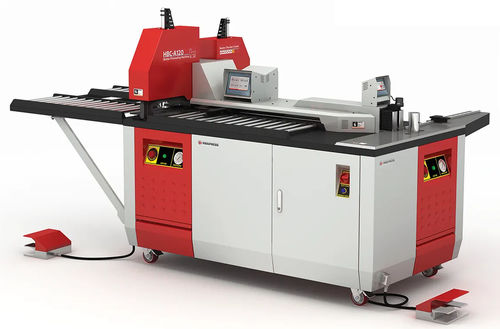

Centro de mecanizado electroducto de cobre plegado HBC-A120

de cortepunzonadomóvil

Resumen
PAYAPRESS HBC-A120 es una máquina de bancada para el procesamiento de pletinas que integra tres operaciones — corte, punzonado y plegado — en una sola plataforma. Procesa pletinas de cobre y aluminio hasta 120 × 12 mm (ancho × espesor). Tres unidades hidráulicas independientes permiten operar corte, punzonado y plegado de forma paralela para un flujo continuo. Control Siemens PLC con doble HMI y compatibilidad Industry 4.0 para guardar y repetir ajustes de producción.

Principales ventajas

• Funciones combinadas: corte + punzonado + plegado
• Materiales: cobre y aluminio (sin cambiar de máquina)
• Capacidad: anchos 15–120 mm; espesor 3–12 mm; máxima 120 × 12 mm
• Tres unidades hidráulicas independientes para operación paralela
• Punzones hidráulicos doble efecto para agujeros limpios y extracción fiable
• Control Siemens PLC, doble HMI y memoria de programas; listo para Industry 4.0

Descripción de las estaciones

• Estación de plegado — controlador digital programable con compensación de retorno elástico e indicador digital de ángulo; placas giratorias de protección; matrices opcionales (escalonada, canto, torsión, de extremo)
• Estación de punzonado — puntero láser para centrado, cambio rápido de punzones, placa extractora móvil y sistema hidráulico doble efecto; rodillos laterales y guías
• Estación de corte — corte de alta fuerza con guía centrada para cortes limpios y sin rebabas; funcionamiento en paralelo
• Controladores digitales por estación para garantizar repetibilidad y precisión

Variantes

• HBC-A120-ES — tope de longitud programable (automático)
• HBC-A120-EH — tope de longitud manual

Notas sobre el rendimiento
Las tres unidades hidráulicas permiten un flujo continuo: mientras una pletina se pliega, otra puede ser punzonada y una tercera cortada. Fuerzas aplicadas (típicas): plegado 220 kN; corte 160 kN; punzonado 160 kN.

Proceso y capacidad

• Funciones: Corte + Punzonado + Plegado
• Capacidad máxima: 120 × 12 mm
• Diámetro máximo de matriz/agujero: Ø20 mm
• Radio máximo de plegado (matriz móvil estándar): 12 mm
• Posicionamiento (tope): Manual (EH) / Automático (ES)

Energía e hidráulica

• Tensión nominal: 380 V AC
• Potencia instalada total: 5 kW (3 × 1,5 kW)
• Frecuencia: 50 Hz
• Presión de servicio: 200 bar
• Volumen de aceite hidráulico: 70 L (H68 recomendado)

Máquina y operación

• Peso de la máquina: 900 kg
• Operadores: hasta 3 simultáneamente
• Preparada para Industry 4.0: sí
• Tipo de montaje: ruedas para reposicionamiento
• Dimensiones (L×A×H): 200 × 110 × 174 cm

Características / especificaciones técnicas

• Modelo: HBC-A120
• Funciones: Corte, Punzonado, Plegado (tres en uno)
• Capacidad máxima material: 120 × 12 mm (ancho × espesor)
• Anchos utilizables: 15–120 mm
• Rango de espesores: 3–12 mm
• Diámetro máximo matriz/agujero: Ø20 mm
• Radio máximo de plegado: 12 mm (matriz estándar)
• Alimentación: 380 V AC, 50 Hz
• Potencia total: 5 kW
• Presión de trabajo: 200 bar
• Aceite hidráulico: 70 L
• Peso: 900 kg
• Control: Siemens PLC, doble HMI, memoria de ajustes
• Variantes: HBC-A120-ES (tope programable), HBC-A120-EH (tope manual)
• Aplicaciones típicas: cuadros eléctricos de BT, tableros de distribución, armarios de control (procesado de pletinas en cobre y aluminio)
