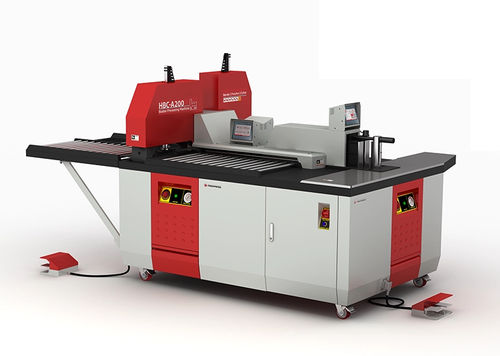

Centro de mecanizado electroducto de cobre punzonado HBC-A200

de corteplegadomóvil

Descripción general
La HBC-A200 es una máquina compacta para el procesamiento de barras colectoras que realiza corte, punzonado y plegado de barras de cobre y aluminio hasta 200 × 20 mm. Integra tres estaciones independientes (corte, punzonado, plegado) accionadas por un grupo hidráulico de 12,5 kW y se monta sobre ruedas para facilitar su movilidad en el taller. Está destinada a fabricantes de cuadros, ensambladores de equipos y productores de paneles de distribución que requieren producción paralela en un espacio reducido.

Características principales

• Procesos: Corte + Punzonado + Plegado en una sola máquina
• Capacidad máxima: 200 × 20 mm (cobre y aluminio)
• Hidráulica: grupo de 12,5 kW, presión de trabajo 200 bar
• Capacidad de punzonado: orificios hasta Ø26 mm, con hasta 14 estaciones de herramienta
• Diseño paralelo de 3 estaciones que permite hasta 3 operadores independientes
• Diseño móvil sobre ruedas para reposicionamiento
• Usuarios objetivo: fabricantes de paneles, ensambladores de equipos, productores de cuadros de distribución

Formado y producción
La máquina cubre plegados planos, formados de borde y formados en escalón (tipo Z) con cabezales de formado dimensionados para barras hasta 200 × 20 mm y un ángulo de plegado máximo de 70°. Ofrece cortes precisos, liberación fiable de la matriz y está diseñada para reducir el retrabajo y las rectificaciones en producción continua.

Alimentación e hidráulica

• Tensión nominal: 380 V AC (trifásica)
• Potencia total: 12,5 kW
• Presión de trabajo: 200 bar
• Frecuencia: 50 Hz
• Capacidad de aceite hidráulico: 70 L

Máquina y operación

• Denominación del modelo: HBC-A200 / HBC-A200-ES / HBC-A200-EH
• Diámetro máx. de troquel/orificio: Ø26 mm
• Estaciones de herramienta (punzonado): hasta 14
• Radio máx. de plegado (molde móvil estándar): 14
• Ángulo máximo de plegado: 70°
• Tope de posicionamiento: Manual / Automático
• Operadores: hasta 3 (uno por estación)
• Montaje: sobre ruedas (móvil)
• Peso máquina: 1700 kg
• Dimensiones L × W × H: 225 × 148 × 187 cm

Aplicaciones y beneficios

• Sustituye estaciones separadas de corte, punzonado y plegado combinando funciones en una sola huella
• Flujo de trabajo paralelo que reduce tiempos muertos y multiplica el rendimiento
• No requiere cambios de máquina al pasar entre cobre y aluminio dentro de la capacidad especificada
• Diseñada para producción continua en talleres de paneles y ensamblaje de equipos

Especificaciones técnicas

• Modelo: HBC-A200 / HBC-A200-ES / HBC-A200-EH
• Capacidad máxima (L × T): 200 × 20 mm
• Materiales: Aluminio y cobre
• Funciones: Corte, Punzonado, Plegado (simultáneos)
• Diámetro máx. de punzón/orificio: Ø26 mm
• Estaciones de punzonado: hasta 14
• Grupo hidráulico: 12,5 kW, 200 bar
• Tensión nominal: 380 V AC (trifásica)
• Frecuencia: 50 Hz
• Capacidad de aceite hidráulico: 70 L
• Peso máquina: 1700 kg
• Operadores: hasta 3
• Montaje: sobre ruedas (móvil)
• Dimensiones L×W×H: 225 × 148 × 187 cm
• Ángulo máximo de plegado: 70°
• Radio máx. de plegado (molde móvil estándar): 14
