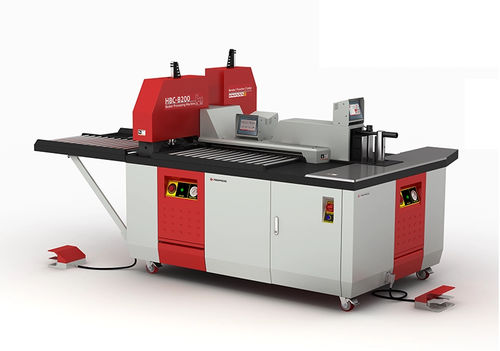

Centro de mecanizado electroducto de cobre punzonado HBC-B200

de corteplegadomóvil

Descripción del producto
El HBC-B200 (HBC-B200-ES / HBC-B200-EH) es una máquina de procesado de barras colectoras con tres funciones que realiza corte, punzonado y plegado de barras de cobre y aluminio hasta 200 × 20 mm. La unidad integra un grupo hidráulico (12,5 kW) nominal a 200 bar y está montada sobre ruedas para su traslado en taller. Las tres operaciones están disponibles en la misma unidad y se realizan de forma secuencial (no simultánea).

Funciones principales

• Corte: cortes precisos a 90° para barras hasta 200 × 20 mm.
• Punzonado: taladros hasta Ø26 mm mediante hasta 14 estaciones de herramientas.
• Plegado: conformado hasta 70° (plegados planos, formación de borde y en escalón/tipo Z) para barras hasta 200 × 20 mm.

Diseño y uso
El HBC-B200 está diseñado para producción continua (50 Hz) y para su uso por montadores de cuadros, fabricantes de paneles y de cuadros de distribución. La estación única y móvil reduce las manipulaciones entre máquinas separadas al integrar corte, punzonado y plegado, mejorando el flujo de trabajo y minimizando reprocesos.

Controles y funciones de usuario

• Controladores digitales para las estaciones de plegado, punzonado y corte para programar operaciones y asegurar repetibilidad.
• Tope de longitud programable para un posicionamiento preciso de perforaciones y cortes (programable para 20 posiciones).
• Tope de posicionamiento: selección manual / automática.

Hidráulica y alimentación

• Grupo hidráulico: potencia total 12,5 kW.
• Presión de trabajo: hasta 200 bar.
• Capacidad de aceite hidráulico: 70 L.
• Frecuencia: 50 Hz.
• Tensión nominal: 380 V AC, trifásica.
• Opciones/configuración: posibilidad de equipar múltiples grupos hidráulicos según variante.

Operación y manipulación

• Operadores necesarios: 1–2 personas según flujo de trabajo.
• Tipo de montaje: base sobre ruedas para movilidad.
• Herramientas: hasta 14 estaciones de herramientas para punzonado.
• Diámetro máximo matriz / orificio: Ø26 mm.

Materiales compatibles
Barras de aluminio y cobre hasta 200 × 20 mm (ancho × espesor).

Aplicaciones
Indicada para montadores de cuadros, fabricantes de paneles y de cuadros de distribución que necesiten integrar corte, punzonado y plegado en una máquina compacta y móvil.

Especificaciones técnicas

• Denominación modelo: HBC-B200 (referencias HBC-B200-ES / HBC-B200-EH).
• Capacidad máxima de procesado: 200 × 20 mm (A × E).
• Funciones: Corte + Punzonado + Plegado (secuencial).
• Potencia total: 12,5 kW.
• Tensión nominal: 380 V AC, trifásica.
• Frecuencia: 50 Hz.
• Presión hidráulica de funcionamiento: 200 bar.
• Volumen de aceite hidráulico: 70 L.
• Diámetro máximo matriz / orificio: Ø26 mm.
• Estaciones de herramienta: 14 posiciones disponibles para punzonado.
• Ángulo máximo de plegado: 70°.
• Radio máximo de plegado (matriz móvil estándar): 14 (unidad suministrada por fabricante).
• Compatibilidad de materiales: Cobre y Aluminio.
• Tope de posicionamiento: Manual / Automático; tope de longitud programable (20 posiciones).
• Peso de la máquina: 1700 kg.
• Montaje: base sobre ruedas (móvil).
• Dimensiones (L×W×H): 225 × 148 × 187 cm.
• Operadores necesarios: 1–2 personas.
