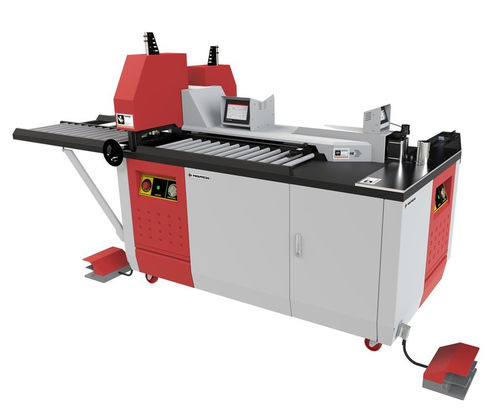

Centro de mecanizado electroducto de cobre punzonado HBC-B120

de corteplegadomóvil

Resumen
La HBC-B120 es una máquina compacta de procesamiento de pletinas con una sola unidad hidráulica que realiza de forma secuencial el corte, el punzonado y el plegado sobre cobre y aluminio hasta 120 × 12 mm. La configuración con un único grupo hidráulico ofrece una solución de menor coste y menor huella para talleres y producciones de volumen moderado.

Funciones principales

• Corte — estación de corte guiada para cortes limpios
• Punzonado — estación con puntero láser y matrices estándar M6–M18
• Plegado — estación con sistemas de medición para control de ángulo y carrera

Estaciones y mandos

• Estación de plegado — mordaza móvil con placa de rodillos para reducir marcas; encoder lineal y opción de encoder rotativo
• Estación de punzonado — puntero láser y herramientas intercambiables (circular, ovalada, rectangular)
• Estación de corte — guía centrada para correcto alineado
• Controladores digitales (variante ES) — tope programable y recetas de proceso para corte, punzonado y plegado
• Grupo hidráulico — unidad única que acciona las estaciones de manera secuencial; base móvil con ruedas

Variantes

• EH — posicionamiento manual y control simplificado para piezas únicas o trabajos variados
• ES — tope programable y controladores digitales para mayor repetibilidad y automatización parcial

Beneficios operativos

• Capacidad hasta 120 × 12 mm en Cu/Al con menor coste de compra y explotación frente a sistemas multi-agrupados
• Menor consumo eléctrico y huella compacta adecuada para talleres pequeños
• Base móvil que facilita la instalación y el cambio de posición
• Compatible con Industria 4.0 — posibilidad de supervisión y retroalimentación remota (opción)
• Diseñada para 1–2 operarios

Especificaciones técnicas

• Modelo: HBC-B120 (EH / ES)
• Funciones: Corte + Punzonado + Plegado (pieza por pieza)
• Capacidad máxima: 120 × 12 mm (cobre / aluminio)
• Materiales: Cobre y aluminio
• Diámetro máx. matriz / orificio: Ø20 mm (matrices estándar M6–M18)
• Radio máximo de plegado (matriz estándar): 12 mm
• Posicionamiento (tope): Manual (EH) / Automático programable (ES)
• Tensión nominal: 380 V AC
• Potencia total: 2 kW
• Frecuencia: 50 Hz
• Presión de trabajo: 200 bar
• Capacidad de aceite hidráulico: 30 L
• Peso máquina: ~840 kg
• Operarios requeridos: 1–2
• Montaje: base móvil con ruedas
• Dimensiones (L × W × H): 200 × 110 × 174 cm
• Industria 4.0: Sí (opción de comunicación)
