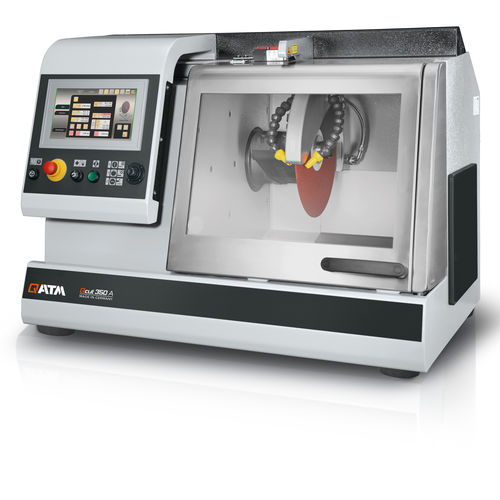

Máquina de corte de hoja rotativa Qcut 350 A

para materiales compuestospara PCBde muestras

Introducción
La Qcut 350 A es una cortadora abrasiva en húmedo automática para muestras de hasta Ø 135 mm. Su modo Low Contact Cutting (LCC) permite cortes suaves y controlados en piezas con geometrías, tamaños y materiales diversos. Entre las aplicaciones habituales figuran metalografía, materialografía, mineralogía, preparación de materiales compuestos (CFC/PMC/MMC) y el corte de componentes electrónicos como PCB. La cámara de corte ampliada y la mesa de acero inoxidable facilitan el manejo. Funciones software como la detección automática de contacto, el proceso multiposición (MPP) y el ajuste paralelo de la protección de la rueda durante cortes verticales aumentan la reproducibilidad y el rendimiento.

Ventajas del producto

• Desplazamiento horizontal automático
• Desplazamiento vertical automático
• Control electrónico de la fuerza de corte
• Control electrónico de la distancia
• Limitador electrónico de fuerza de corte
• Memoria para programas
• Amplia gama de herramientas y sistemas de sujeción disponibles
• Apertura lateral derecha para piezas largas

Control electrónico de rendimiento
La velocidad de avance se reduce automáticamente al alcanzar la potencia máxima prefijada para proteger el motor y los elementos de corte frente a sobrecargas.

Avance transversal de precisión
El avance transversal automático opcional con función de corte en serie permite cortes paralelos precisos. El avance se controla electrónicamente y puede servir como eje de alimentación para operación con pot wheel.

Corte por impulsos
El modo de corte por impulsos variable aporta ventajas al procesar secciones pesadas o materiales difíciles, reduciendo tensiones térmicas y mecánicas.

Proceso multiposición (MPP)
MPP permite colocar varias muestras sobre la mesa y cortarlas en una secuencia automatizada. La función teach-in facilita la configuración de distintas posiciones de corte de forma sencilla y repetible.

Detección de contacto automática
Tras iniciar un ciclo automático, la muestra se aproxima en desplazamiento rápido y el contacto con la rueda inicia el corte según parámetros preestablecidos, asegurando un arranque seguro y eficiente.

Nuevas dimensiones
La cámara de corte y la mesa ampliadas, combinadas con el ajuste paralelo de la protección de la rueda, aumentan la capacidad de corte y los recorridos de los ejes. La puerta lateral y la abertura para piezas largas mejoran el acceso y la maniobrabilidad.

Control electrónico
Los parámetros de corte en recorrido automático se pueden guardar y recuperar en el control electrónico. La pantalla muestra la posición en modo manual y permite modificar avance, recorrido y fuerza de corte durante los ciclos automáticos.

Ventajas detalladas
1. Gran mesa

• Posicionamiento de ejes sin juego
• Ranuras para montaje de dispositivos de sujeción QATM
• T-slots de 12 mm para utillajes personalizados
• Máx. A x H: 500 x 300 mm (sin eje Z); en caso contrario 400 x 300 mm máx.

2. Panel de control ergonómico

• Pantalla táctil a color 10,1"
• Joystick para operación manual

3. Alineación láser

• Posicionamiento preciso de componentes antes del corte

4. Bloqueo de la rueda de corte

• Mecanismo de bloqueo y sistema de tuerca para un cambio rápido del disco

5. Abertura lateral

• Abertura a la derecha para muestras largas

6. Carcasa robusta

• Construcción en aluminio pintado

7. Cubierta de disco guiada en paralelo

• Mayor capacidad de corte en corte transversal

Datos técnicos
Disco de corte: hasta Ø 356 mm / 14 in
Capacidad máxima de corte: Ø 135 mm
Tamaño del brida de disco: Ø 32 mm
Eje X automático: 260 mm
Eje Y automático: 175 mm
Eje Z automático (opción): 140 mm
Eje Z de precisión: 0,1 mm
Mesa sin eje Z A x P: 500 x 300 mm, inoxidable
Mesa con eje Z A x P: 400 x 300 mm, inoxidable
T-slot: 12 mm
Velocidad: variable 800–3400 rpm
Potencia de conexión: 9,5 kVA
Potencia de accionamiento (principal): 4 kW S1; 5,5 kW S3
A x A x P: 1015 x 760 x 810 mm
Peso: aprox. 200 kg (según equipamiento)

Especificaciones

• Modelo: Qcut 350 A
• Capacidad máxima de corte: Ø 135 mm
• Disco de corte: hasta Ø 356 mm
• Rango de velocidad: 800–3400 rpm (variable)
• Potencia de accionamiento: 4 kW (continuo), 5,5 kW (intermitente)
• Dimensiones de mesa: 500 x 300 mm (sin eje Z) / 400 x 300 mm (con eje Z)
• Precisión eje Z: 0,1 mm
• Potencia de conexión: 9,5 kVA
• Peso aprox.: 200 kg (según equipamiento)
