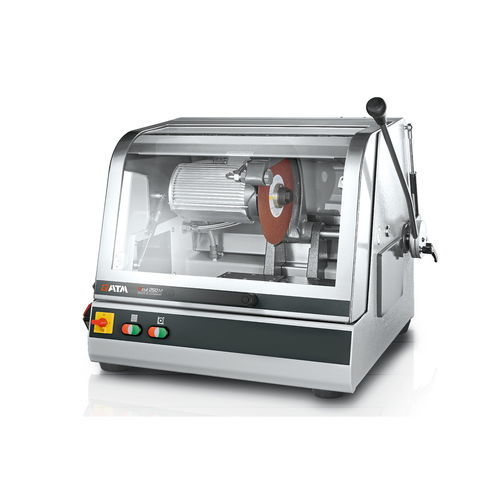

Máquina de corte de hoja rotativa Qcut 250 M

de discocon control manualde metalografía

Introducción
La Qcut 250 M es una máquina de corte por abrasión húmeda y operación manual, diseñada para cortes controlados en preparación metalográfica y de muestras. La tapa se pliega hacia el interior para acceder completamente a la cámara de corte; la ventana curva ofrece buena visibilidad del proceso. La refrigeración del disco está integrada en la cubierta protectora y la mesa de acero inoxidable cuenta con placas de desgaste reemplazables y ranuras transversales para el alineamiento de sujeciones.

Ventajas del producto

• Movimiento vertical manual (eje Y) con palanca ajustable
• Amplia cámara de corte para distintos tamaños de muestras
• Aberturas izquierda y derecha para piezas largas continuas
• Mesa amplia de acero inoxidable con placas de desgaste intercambiables
• Tapa que cubre todo el ancho para un acceso óptimo
• Funcionamiento sencillo y ergonómico, apto para laboratorio y producción
• Compatible con una amplia gama de herramientas y sistemas de sujeción
• Bloqueo de puerta y supervisión de parada para cumplir con estándares de seguridad vigentes
• Carcasa de aluminio con pintura en polvo

Características
Corte dinámico fino
El movimiento vertical de corte se realiza manualmente mediante una palanca que permite un control preciso y sin sacudidas. La longitud y el ángulo de la palanca son ajustables y un limitador permite establecer profundidades de corte repetibles.

Iluminación
La gran ventana curvada proporciona un amplio campo de visión de la cámara de corte. Se puede añadir una luz LED flexible opcional para iluminar directamente el área de corte.

Seguridad
La supervisión integrada de parada impide la apertura mientras el disco de corte esté girando. El interbloqueo de la tapa y la cubierta protectora del disco garantizan un acceso seguro durante el ajuste y mantenimiento.

Consumibles
Para cortes fiables y eficientes, utilice discos QATM y consumibles recomendados según el material. La elección adecuada del disco y el refrigerante garantiza cortes de calidad y mayor vida útil de las herramientas.

Dispositivos de sujeción
Está disponible una amplia gama de dispositivos y tornillos de sujeción (p. ej. mordaza 80). Las ranuras transversales en la mesa inoxidable permiten un alineamiento preciso y una fijación segura de los accesorios.

Descargas / Documentos disponibles
Hojas de datos y páginas de catálogo están disponibles en varios idiomas, incluyendo la ficha técnica del Qcut 250 M y listas de accesorios.

Especificaciones técnicas

• Disco de corte: hasta Ø 250 mm / 10"
• Capacidad máxima de corte: Ø 55 mm / Ø 90 mm (hasta 25 mm de longitud)
• Tamaño de brida: Ø 32 mm
• Eje Y (movimiento vertical): 145 mm
• Mesa AnxP: 350 x 288 mm, acero inoxidable
• Ranura en T: 12 mm
• Potencia de conexión: 4,5 kVA
• Potencia de accionamiento (motor principal): 3 kW S6 40%
• Dimensiones An x Al x Pr: 810 x 735 x 650 mm
• Peso: ~75 kg
