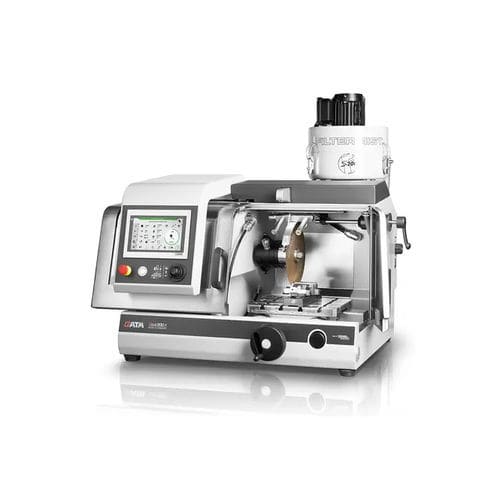

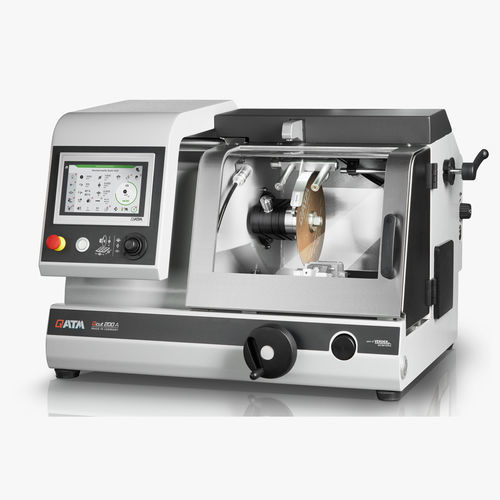

Máquina de corte de hoja rotativa Qcut 200 A

para metalpara vidriode muestras

Introducción
La Qcut 200 A es una máquina de corte por disco de precisión compacta con hasta tres ejes automáticos (X, Y, Z) diseñada para utilizar discos de corte de hasta Ø 203 mm (8''). Ofrece un diseño modular y de ahorro de espacio, y múltiples modos de corte, incluido corte por desplazamiento/taillado y corte en escalones para la eliminación controlada de capas.

Ventajas del producto

• Ejes de precisión totalmente automáticos con rodamientos sin juego
• Nuevo sistema de refrigeración con un caudal aprox. un 25 % superior al de máquinas comparables, reduciendo el desgaste del disco hasta un 15 %
• Función de limpieza automática de la cámara de corte
• Nuevas funciones de software para aplicaciones de rectificado
• Cambio de disco simplificado con bloqueo y opción de lubricación integrada
• Dispositivo de dressado para afilar discos diamantados y de rectificado
• Nuevo dispositivo de giro modular y adaptable

Máxima seguridad

• Interruptor de activación: la máquina solo puede posicionarse mediante control de dos manos cuando la puerta está abierta
• El riesgo de aplastamiento para el operario queda prácticamente eliminado

Detección inteligente de componentes

• Detección automática de componentes probada y nueva detección de salida (función de parada automática)
• Los puntos de inicio y fin de corte se detectan automáticamente, reduciendo los tiempos de proceso

Máxima precisión gracias a un diseño robusto

• Construcción duradera, de baja vibración y estable
• Apta para corte o rectificado (rueda cup) de muestras delicadas con la máxima precisión
• Excelente acceso a la cámara de corte mediante una gran puerta corredera
• Fijación rápida y segura de dispositivos de sujeción versátiles en la gran mesa

Operación intuitiva y sencilla

• Gran pantalla táctil industrial de 7" con guía ergonómica al usuario
• Software fácil de usar y manejo intuitivo
• Movimiento confortable de los ejes automáticos mediante joystick

Monitoreo del flujo

• El monitoreo de flujo opcional garantiza un enfriamiento constante de las muestras sensibles durante procesos largos
• El proceso de corte se interrumpe automáticamente al alcanzar un umbral crítico

Función de limpieza automática

• Limpieza totalmente automática mediante boquillas en espiral en la cámara de corte
• La limpieza puede activarse individualmente y comenzar automáticamente tras cada corte
• La limpieza puede activarse durante el proceso para mantener una visión despejada

Amplios programas de corte

• Corte por desplazamiento o taillado para minimizar el área de contacto según la geometría del componente
• Funciones de corte en escalones para cortar capa por capa y optimizar el ángulo de ataque, especialmente en materiales macizos

Amplia gama de accesorios

• Gran mesa con ranuras y ranuras en T de 8 mm para dispositivos de sujeción QATM (máx. An x Al: 300 x 210 mm)
• Dispositivos de sujeción: amplia variedad, incluida unidad de sujeción por vacío para fijar portaobjetos para cortes finos
• Sistemas de refrigeración por recirculación opcionales (portátil, móvil o variantes de laboratorio) para refrigeración, filtración y evacuación de virutas
• Accesorios ampliables con dispositivo de giro y otros dispositivos de sujeción

Datos técnicos (tabla)
Disco de corte: hasta Ø 203 mm / 8"
Capacidad de corte máx.: 75 mm (disco Ø 200 mm)
Diámetro de la brida: Ø 12,7 mm
Eje X: 210 mm (manual / automático)
Eje Y: 80 mm (automático)
Eje Z (opcional): 80 mm (automático)
Velocidad de avance: 0,005–20 mm/s
Precisión eje Z: 0,005 mm
Avance transversal mín. (eje Z): 0,001 mm
Tabla sin eje Z (An x Pr): 300 x 210 mm
Tabla con eje Z (An x Pr): 280 x 210 mm
Ranura T: 8 mm
Velocidad: 300 - 5000 rpm
Potencia del accionamiento principal: 0,75 kW, S1
Potencia de conexión: 2,2 kVA
An x Al x Pr: 725 x 535 x 675 mm
Peso: aprox. 82 kg

Especificaciones técnicas

• Modelo: Qcut 200 A
• Diámetro de disco soportado: hasta 203 mm (8'')
• Capacidad de corte máxima: 75 mm (con disco Ø 200 mm)
• Diámetro de la brida: 12,7 mm
• Ejes automáticos: X = 210 mm (manual/automático), Y = 80 mm (automático), Z opcional = 80 mm (automático)
• Rango de velocidad de avance: 0,005–20 mm/s
• Precisión eje Z: 0,005 mm; avance transversal mín. (Z): 0,001 mm
• Dimensiones de la mesa: sin Z 300 x 210 mm; con Z 280 x 210 mm
• Ranuras en T: 8 mm para dispositivos de sujeción
• Rango de velocidad del husillo: 300–5000 rpm
• Potencia motor principal: 0,75 kW (S1)
• Potencia de conexión: 2,2 kVA
• Dimensiones máquina (An x Al x Pr): 725 x 535 x 675 mm
• Peso aprox.: 82 kg
