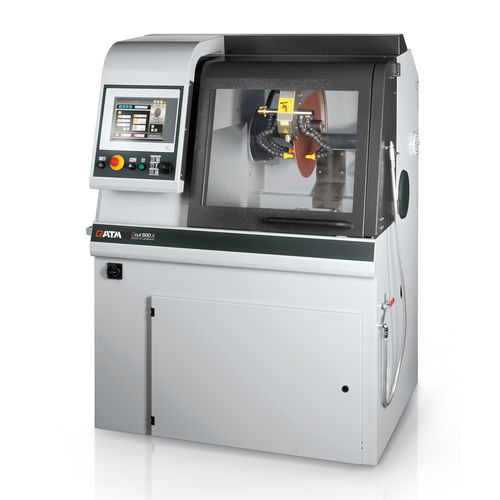

Máquina de corte de hoja rotativa Qcut 500 A

con asistencia digitalcon software de configuracióncon software de contro

Descripción general
La Qcut 500 A es una cortadora por tronzado en húmedo diseñada para seccionar con precisión y alta productividad piezas grandes y pesadas. Incorpora accionamientos de ejes muy dinámicos, funciones automáticas de avance y corte, y una cámara de corte espaciosa para muestras largas.

Ventajas

• Mayor productividad: los accionamientos permiten desplazamientos de hasta 80 mm/s, reduciendo los tiempos de ciclo
• Manipulación flexible: grandes puertas y aberturas laterales para trabajar con piezas largas o voluminosas
• Procesos en serie: el Proceso Multi-Posición (MPP) permite posicionamiento simultáneo y corte automático de múltiples componentes

Características principales

• Interfaz de operador: pantalla táctil industrial 12,1" con software QATM; control por joystick y 200 programas de usuario para ajustes rápidos y cambios en marcha
• Construcción robusta: carrocería de aluminio pintada con recubrimiento en polvo, refrigeración por recirculación integrable y lubricación central automática
• Mesa de trabajo: mesa en acero inoxidable con ranuras en T longitudinales y transversales; sujeción segura mediante ranuras en T o sistema Easy; mesa con Z 550 x 500 mm o sin Z 700 x 500 mm
• Capacidad de carga: admite piezas pesadas (hasta aprox. 400 kg en algunas configuraciones; entrada de mesa hasta 120 kg incluyendo elementos de sujeción)
• Cámara de corte: gran puerta corredera con vidrio de seguridad laminado, puerta lateral abatible, aberturas derecha/izquierda para muestras largas, iluminación LED resistente
• Brazo oscilante optimizado: refrigeración eficiente, protección de disco guiada en paralelo y alineación láser opcional para posicionamiento preciso
• Avance transversal de precisión: eje Z integrado en la mesa para mantener la altura de corte; avance transversal automático para cortes paralelos precisos
• Herramienta rotativa (opcional): avance rotativo vertical con control de ángulo por software para superficies uniformes, reducción del tiempo de corte en piezas rotativas y protección contra el descentrado del disco
• Corte pulsado y control de avance según fuerza: corte pulsado ajustable para materiales difíciles; la velocidad de avance se reduce automáticamente al alcanzar la fuerza de corte prefijada para proteger máquina, pieza y sujeciones

Accesorios / Opciones

• Unidad de refrigeración por recirculación (compacta, integrable, filtración multicámara)
• Sistema de filtro de banda para funcionamiento continuo/serie
• Separador centrífugo para eliminar la niebla de refrigerante
• Alineación láser opcional, herramienta rotativa y dispositivos de sujeción Qtool

Especificaciones técnicas

• Disco de corte: hasta Ø 508 mm
• Capacidad máxima de corte: Ø 190 mm
• Diámetro interior del disco: Ø 32 / 40 mm
• Recorrido X automático: 420 mm
• Recorrido Y automático: 280 mm
• Recorrido Z automático (opción): 200 mm
• Precisión eje Z: 0,1 mm
• Mesa con Z (A x P): 550 x 500 mm, acero inoxidable
• Mesa sin Z (A x P): 700 x 500 mm, acero inoxidable
• Tamaño ranura en T: 12 mm
• Velocidad disco: variable 1000–2800 / 1000–2400 rpm (según configuración)
• Potencia de conexión: 30 kVA
• Potencia del motor principal: 15 kW, S1
• Dimensiones (A x H x P): 1300 x 1820 x 1250 mm
• Peso: aprox. 1000 kg (según equipamiento)
