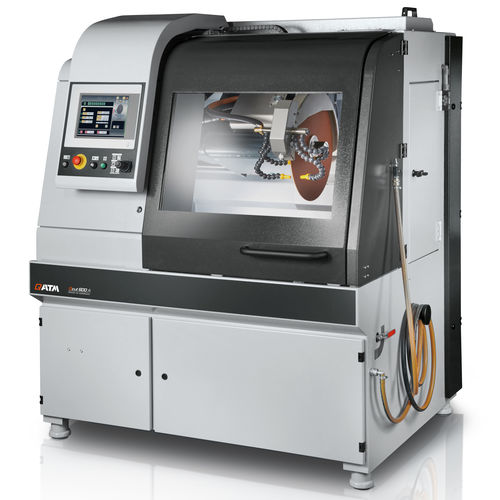

Máquina de corte de hoja rotativa Qcut 600 A

para metalcon control manualcon asistencia digital

Introducción
La Qcut 600 A es una máquina de corte húmedo industrial destinada a muestras grandes y pesadas. Integra movimientos automáticos en los ejes X/Y/Z y un motor principal refrigerado por agua de 15 kW para cortes precisos, de bajo contacto, y ciclos automatizados en producción en serie.

Ventajas del producto

• Capacidad de corte: piezas hasta Ø 244 mm
• Manejo de cargas pesadas: mesa apta para carga por carretilla elevadora o grúa (ver especificaciones de carga)
• Proceso Multi-Position (MPP): posicionamiento simultáneo y corte automático de varios componentes en la mesa

1. Panel de control ergonómico

• Pantalla táctil industrial 12,1" con software QATM para creación y almacenamiento de programas
• Joystick para control manual de ejes y configuración rápida de ciclos automáticos
• Panel de control deslizante que permite un acceso despejado al área de trabajo

2. Carrocería robusta

• Construcción soldada en acero con recubrimiento en polvo para uso industrial
• Unidad de refrigeración por recirculación integrable y opciones de filtración central
• Lubricación central automática de los ejes

3. Gran mesa de máquina

• Mesa de acero inoxidable con ranuras en T longitudinales y transversales (tamaño ranura: 12 mm)
• Sujeción segura de piezas complejas mediante fijaciones en ranura en T o sistema Easy clamping
• Capacidad de carga de la mesa: hasta 400 kg (especificación de la mesa); ejemplos de cargas típicas disponibles

4. Gran cámara de corte

• Amplia puerta frontal corredera y puerta lateral abatible para acceso y visibilidad seguros
• Gran puerta lateral para facilitar el cambio del disco de corte
• Iluminación interior LED resistente a impactos

5. Brazo giratorio optimizado

• Sistema de refrigeración eficiente en el brazo giratorio
• Protección del disco guiada en paralelo para aumentar la capacidad de corte en cortes verticales
• Ayuda de alineación láser opcional para posicionamiento rápido de la pieza
• Motor principal refrigerado por agua con potencia nominal de 15 kW

Características clave

• Eje Z de precisión (0,1 mm) y eje Z integrado en la mesa para mantener la altura de corte
• Avance transversal automático con función de corte en serie para cortes paralelos precisos
• Herramienta de rotación opcional con entrada de ángulo controlada por software para mejorar la calidad superficial y reducir tiempos en piezas de revolución
• Corte pulsado ajustable para materiales difíciles, mejorando refrigeración y resultado de corte
• Control de avance dependiente de la fuerza de corte: la velocidad de avance disminuye automáticamente al alcanzar una fuerza preajustada

Accesorios (ejemplos)

• Unidad de refrigeración por recirculación con filtración multicámara (compacta, integrable)
• Sistema de filtro de banda para operación continua en serie (depósito ≈ 285 l, capacidad de filtración ≈ 100 l/min)
• Separador centrífugo para eliminar niebla de refrigerante y mejorar la calidad del aire (variantes de potencia de extracción)

Consumibles
Discos de corte, cribas de entrada y bolsas filtrantes son consumibles recomendados; QATM suministra consumibles de corte compatibles con la máquina.

Especificaciones técnicas

• Disco de corte: hasta Ø 600 mm
• Capacidad máxima de corte: Ø 244 mm
• Máx. penetración del disco en la pieza: 190 mm (con disco Ø 500 mm)
• Tamaño de brida del disco: Ø 32 / 40 mm
• Recorrido automático X: 550 mm
• Recorrido automático Y: 360 mm
• Recorrido automático Z: 550 mm
• Precisión del eje Z: 0,1 mm
• Mesa An x Pr: 750 x 600 mm, inox
• Tamaño de ranura en T: 12 mm
• Velocidad del disco: variable 1000 - 2400 rpm
• Potencia del motor principal: 15 kW S1 (refrigerado por agua)
• Potencia de conexión: 30 kVA
• Dimensiones totales An x Al x Pr: 1488 x 1960 x 1477 mm
• Peso: aprox. 1600 kg (según equipamiento)
