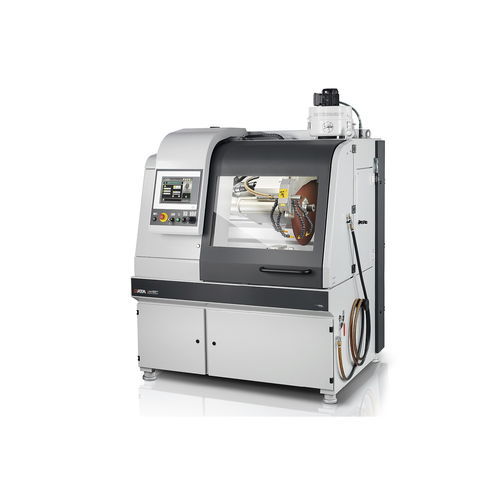

Máquina de corte de hoja rotativa Qcut 600 BOT
con asistencia digitalcon software de controde metalografía

Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía - imagen - 2
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía - imagen - 3
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía - imagen - 4
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía - imagen - 5
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía - imagen - 6
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía - imagen - 7
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía - imagen - 8
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía - imagen - 9
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía - imagen - 10
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía - imagen - 11
Máquina de corte de hoja rotativa - Qcut 600 BOT - QATM - con asistencia digital / con software de contro / de metalografía - imagen - 12
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de QATM

Características

Tecnología
de hoja rotativa
Sistema de control
con asistencia digital, con software de contro
Aplicaciones
de metalografía, para aplicaciones industriales
Fase
trifásico
Estructura
5 ejes
Otras características
totalmente automatizado, vertical, de precisión, refrigerado con agua, de suelo, combinado
Carrera X

550 mm
(21,65 in)

Carrera Y

360 mm
(14,17 in)

Carrera Z

550 mm
(22 in)

Repetibilidad

0,1 mm
(0,0039 in)

Longitud total

1.640 mm
(65 in)

Ancho total

1.480 mm
(58 in)

Altura

2.200 mm
(87 in)

Peso

1.600 kg
(3.527,4 lb)

Capacidad de carga

Mín.: 0 kg
(0 lb)

Máx.: 150 kg
(330,7 lb)

Descripción

Introducción
El Qcut 600 BOT es un robot de corte totalmente automático de 5 ejes para cortes metalográficos e industriales, diseñado para discos de corte hasta Ø 610 mm y con mesa de máquina Ø 600 mm.

Ventajas clave
  • Tecnología 5 ejes patentada: realizar secuencias de corte complejas sin reapriete laborioso de las piezas.
  • Alto grado de automatización: medición dinámica del disco y adaptación automática de parámetros para corte en serie sin supervisión.
  • Reproducibilidad: programas repetibles y posicionamiento preciso que reducen la variabilidad entre muestras.
  • Proceso Multi-Posición (MPP): posicionamiento simultáneo y corte automático de múltiples componentes en la mesa.


1. Panel de control ergonómico
  • Pantalla táctil industrial 12,1" con software QATM intuitivo
  • Configuración rápida y control de todos los ejes mediante dos joysticks
  • Panel deslizante que permite acceso sin obstrucciones y operación ergonómica


2. Bastidor robusto
  • Construcción de acero con pintura en polvo apta para entornos industriales
  • Unidad de refrigeración por recirculación integrable
  • Engrase central automático de los ejes


3. Gran mesa circular
  • Mesa en acero inoxidable con ranuras en T longitudinales y transversales
  • Sujeción segura de piezas complejas mediante mesa con ranuras o sistema Easy clamping
  • Diámetro de mesa Ø 600 mm; capacidad de carga hasta 150 kg
  • Rotación de la mesa (max. 360°) que elimina la necesidad de reapriete


4. Gran cámara de corte
  • Gran puerta corredera para fácil acceso y visibilidad
  • Puerta lateral abatible para acceso cómodo a la cámara
  • Gran puerta lateral para reemplazo sencillo del disco
  • Iluminación interior LED resistente a roturas


5. Brazo giratorio optimizado
  • Refrigeración eficiente en el punto de corte
  • Mayor capacidad de corte gracias a la protección del disco guiada en paralelo
  • Ayuda de alineación por láser opcional para posicionamiento rápido de la pieza


6. Eje de rotación, eje B
  • Rango de giro hasta 360°; combinado con eje C hasta 200° (automático)
  • Precisión de posicionamiento ±0,1°


7. Eje de rotación opcional, eje C
  • Rango de giro hasta 360° (opcional, eje modular extraíble)
  • Opciones de sujeción ampliables con plato de torno u otros dispositivos


Cinemática de corte / Ejes (resumen)
  • Eje X (desplazamiento de corte): 550 mm, avance rápido hasta 80 mm/s
  • Eje Y (corte transversal): 360 mm, automático, avance rápido hasta 80 mm/s
  • Eje Z (avance transversal): 550 mm, automático (para cortes paralelos precisos en serie)
  • Eje B (rotación): máx. 360° (4 ejes) / 200° (5 ejes), precisión ±0,1°
  • Eje C (rotación, opcional): máx. 360°, eje modular extraíble


Accionamiento, refrigeración y optimización de corte
  • Motor principal refrigerado por agua 15 kW (S1)
  • Velocidad de disco variable 1000 - 2400 rpm
  • Control de avance dependiente de la fuerza de corte para adaptación al material
  • Acercamiento automático a baja velocidad al iniciar un nuevo corte
  • Medición dinámica del diámetro del disco con ajuste automático de parámetros


Accesorios (ejemplos)
  • Unidad de refrigeración por recirculación (compacta, integrable, filtración multicanal)
  • Sistema de filtrado por cinta para operación continua/serie (tanque 285 l, filtrado ~100 l/min)
  • Separador centrífugo para eliminar la niebla de refrigerante y mejorar la calidad del aire


Consumibles
  • Discos QATM y consumibles diseñados para cortes reproducibles y eficientes


Especificaciones técnicas
  • Disco de corte: hasta Ø 610 mm / 24"
  • Inserción máxima del disco en la muestra: 244 mm (con disco Ø 610 mm)
  • Diámetro de flangia: Ø 32 / 40 mm
  • Eje X (automático): 550 mm
  • Eje Y (automático): 360 mm
  • Eje Z (automático): 550 mm
  • Precisión: ±0,1 mm / ±0,1°
  • Eje B: 4 ejes: 360°; 5 ejes: 200°
  • Eje C: 4 ejes: - ; 5 ejes: 360° (opcional)
  • Mesa: Ø 600 mm, acero inoxidable
  • Ranura en T: 12 mm
  • Velocidad de disco: variable 1000 - 2400 rpm
  • Potencia motor principal: 15 kW (S1)
  • Potencia de conexión: 30 kVA
  • Dimensiones (A x Al x F): 1640 x 2200 x 1480 mm
  • Peso: aprox. 1600 kg (depende del equipamiento)
