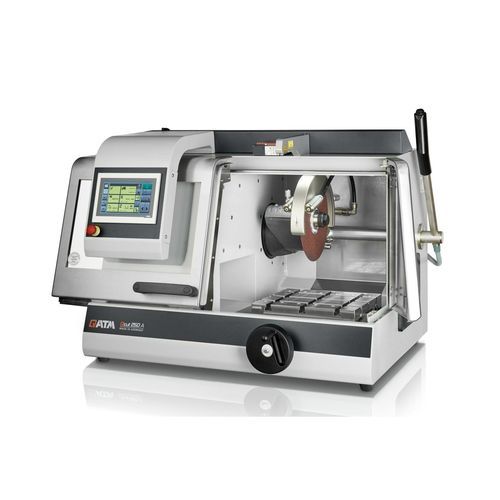

Máquina de corte láser Qcut 250 A

de hoja rotativacon software de controde metalografía

Introducción
La Qcut 250 A es una cortadora abrasiva compacta, flexible y semiautomática para piezas y muestras de hasta Ø 95 mm, con disco de corte de hasta 254 mm / 10". Combina la rapidez de la operación manual con funciones de corte abrasivo automáticas.

Ventajas del producto

• Eje Y manual con freno de palanca electromecánico para operación con una mano
• Care-Cut (oscilación) para un corte más delicado de materiales sensibles
• Pantalla táctil de 7" con software de usuario QATM intuitivo
• Desplazamiento automático del eje X y operación manual mediante volante
• Control de avance dependiente de la fuerza de corte (eje X)
• Iluminación LED de alto rendimiento en la cámara de corte
• Protector de disco ajustado en paralelo que aumenta la capacidad efectiva de corte
• Aberturas en ambos lados para piezas largas

Corte dinámico fino
El movimiento manual de corte se regula mediante engranajes para controlar la fuerza de corte, logrando cortes precisos y sin sacudidas. El freno electromecánico fija la posición del disco en cualquier ángulo.

Movimiento horizontal
La mesa admite movimiento manual (volante) y movimiento automático dinámico. El modo de corte por pulsos reduce el estrés de corte y preserva la superficie de la muestra.

Software de control intuitivo
El software integrado incluye un menú de mantenimiento claro y parámetros de corte configurables que facilitan la operación y el mantenimiento rutinario.

Avance transversal automático
El eje Z opcional proporciona ajuste con precisión de 0,1 mm para cortes paralelos y en serie.

Ventajas detalladas

• Gran mesa en acero inoxidable: posicionamiento de ejes sin holguras; ranuras en T 12 mm; Máx. W x H: 380 x 270 mm (sin eje Z), de lo contrario 300 x 270 mm
• Panel de control ergonómico: pantalla a color 10,1" y joystick para operación manual
• Alineación láser para un posicionamiento preciso antes del corte
• Bloqueo de disco: cambio simplificado del disco con sistema de tuerca fácil
• Aberturas laterales para posicionamiento preciso de piezas largas
• Carcasa robusta: construcción en aluminio pintado
• Cubierta de disco guiada en paralelo para aumentar la capacidad en cortes transversales
• Gran palanca manual con freno de bloqueo automático para cortes transversales precisos

Datos técnicos

• Disco de corte: hasta 254 mm / 10"
• Capacidad máxima de corte: Ø 95 mm
• Recorrido eje X (auto & manual): 225 mm
• Recorrido eje Y (manual): 170 mm
• Recorrido eje Z opcional: 120 mm, precisión 0,1 mm
• Dimensiones mesa W x D sin Z: 380 x 270 mm; con Z: 300 x 270 mm
• Ranura en T: 12 mm
• Potencia de conexión: 5,5 kVA
• Potencia motor principal: 3 kW (S1); 4 kW (S3/60%)
• Velocidad: 3015 rpm (50 Hz) / 3100 rpm (60 Hz)
• Dimensiones máquina W x H x D: 925 x 676 x 756 mm
• Peso aprox.: ~130 kg (según equipamiento)
