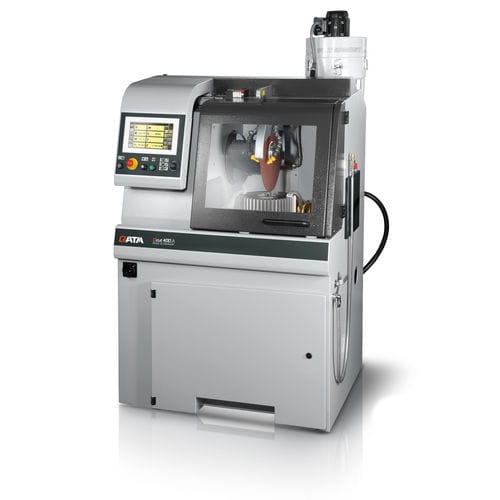

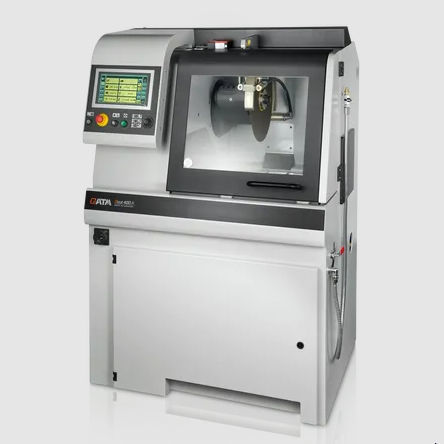

Máquina de corte de hoja rotativa Qcut 400 A

de muestrascon asistencia digitalcon software de configuración

Introducción
La Qcut 400 A es una máquina de corte por discos de sobremesa/portátil para preparación de muestras en laboratorio y entornos industriales. Acepta discos de hasta Ø 406 mm y ofrece gran capacidad de corte con un diseño compacto y recorridos automáticos X/Y para cortes repetibles.

Ventajas del producto

• Diseño compacto con alta capacidad de corte
• Proceso Multi-Position (MPP) para cortes secuenciales en distintas posiciones
• Sistema Quick-Change para cambio rápido del disco y mantenimiento simplificado

Panel de control ergonómico

• Pantalla táctil industrial de 10,1" con software QATM intuitivo
• Joystick para control manual rápido de los ejes y puesta en marcha
• Almacenamiento de hasta 200 programas de usuario

Construcción robusta

• Carcasa de aluminio pintada para entornos industriales
• Unidad de refrigeración recirculante integrable y separador centrífugo opcional
• Lubricación central automática de los ejes

Mesa compacta en acero inoxidable

• Ranuras en T longitudinales y transversales integradas para fijaciones flexibles
• Dimensiones: 420 x 375 mm (con Z); 550 x 375 mm (sin Z)
• Capacidad de carga hasta 120 kg; recorridos X 345 mm, Y 200 mm, Z 150 mm (Z manual estándar, automático opcional)

Cámara de corte amplia

• Gran puerta deslizante y puerta lateral oscilante para acceso seguro y rápido
• Abertura lateral derecha para muestras largas e iluminación LED interior resistente a impactos

Brazo giratorio y cabeza de corte optimizados

• Protector de disco guiado en paralelo para mayor capacidad de corte
• Sistema de refrigeración eficiente y sistema Quick-Change para mantenimiento rápido
• Opción: alineación láser para posicionamiento preciso

Alineación láser (opcional)

• Proyecta la línea de corte sobre la pieza para posicionamientos repetibles y cortes exactos

Avance transversal de precisión

• El eje Z integrado mantiene la altura de corte mientras que el avance transversal automático permite cortes paralelos en serie con precisión
• MPP y funciones de corte en serie simplifican secuencias complejas

Herramienta rotativa (opcional)

• Alimentación rotativa vertical con entrada de ángulo controlada por software para piezas rotacionales
• Mejora la uniformidad superficial y reduce a la mitad el tiempo de corte para este tipo de piezas

Operación intuitiva

• Pantalla táctil y joystick para gestionar parámetros fácilmente durante la operación automática
• Posibilidad de ajustar velocidad de avance, recorrido y fuerza de corte en tiempo real

Corte por pulsos

• Corte pulsado automático regulable para materiales gruesos o difíciles, optimizando enfriamiento y calidad de corte

Control de avance dependiente de la fuerza de corte (X & Y)

• Reducción automática de avance al alcanzar el límite de fuerza de corte predefinido para proteger máquina y muestra y ahorrar tiempo

Accesorios (selección)

• Unidad de refrigeración por recirculación con filtración multicanal
• Sistema de filtro por banda para producción continua (depósito 285 l; 100 l/min filtrado)
• Separador centrífugo para eliminar niebla de refrigerante (452 m3/h)

Consumibles
Discos de corte y consumibles específicos recomendados para garantizar fiabilidad, seguridad y eficiencia en las operaciones de corte.

Especificaciones técnicas

• Modelo: Qcut 400 A
• Disco: hasta Ø 406 mm
• Capacidad máxima de corte: Ø 150 mm
• Recorrido X (automático): 345 mm
• Recorrido Y (automático): 200 mm
• Recorrido Z (manual estándar / auto opcional): 150 mm; precisión Z: 0,1 mm
• Tamaño ranura en T: 12 mm
• Mesa: 420 x 375 mm (con Z); 550 x 375 mm (sin Z)
• Capacidad de carga mesa: hasta 120 kg
• Potencia motor principal: 7 kW, S1; Potencia de conexión: 17 kVA
• Dimensiones (A x H x P): 1100 x 1610 x 930 mm
• Peso (según equipo): ~480 kg
