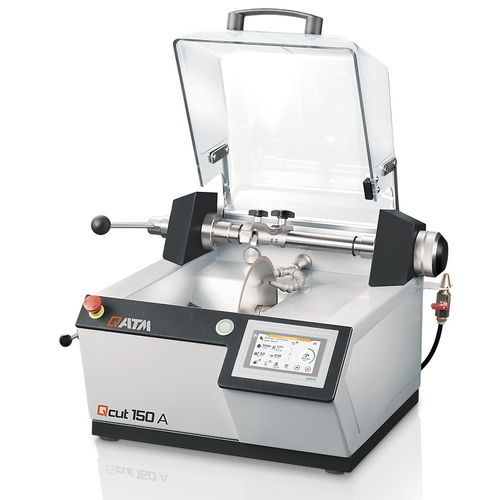

Máquina de corte de hoja rotativa Qcut 150 A

con asistencia digitalcon software de configuracióncon software de contro

Resumen
La Qcut 150 A es una máquina compacta de sobremesa para corte de precisión con discos Ø75–203 mm (8"). Realiza cortes automáticos y manuales mediante una palanca ergonómica. Un brazo de sujeción opcional con sensor de fuerza integrado permite cortes con baja deformación mediante una alimentación controlada por fuerza.

Ventajas del producto

• Hasta 5 modos de funcionamiento: manual, avance automático, avance controlado por fuerza, modo de lijado, corte con mesa (según configuración)
• Avance transversal manual
• Función de corte por zonas
• Cuatro sistemas de refrigeración disponibles
• Dispositivo de rectificado para la muela
• Software QATM intuitivo con base de datos integrada

Corte con fuerza controlada

• Sensor de fuerza integrado en el brazo de sujeción regula con precisión la velocidad de avance según la fuerza de corte ajustada
• Fuerza de corte constante durante todo el proceso para cortes limpios en componentes con bordes endurecidos y materiales compuestos

Accesorio de mesa

• Montaje sin herramientas del accesorio de mesa
• Seccionado manual rápido de muestras grandes, placas PCB o materiales en placa

Corte por zonas

• Ajuste individual de la velocidad de avance o de la fuerza de corte para secciones específicas de la muestra
• Reducción de la deformación y del calentamiento del material
• Proceso de corte acelerado

Modo de lijado

• Preparación de objetivo: las muestras pueden lijarse manual o semi‑automáticamente con una muela de copa
• Adecuado para secciones finas y microelectrónica

Unidad de sujeción al vacío

• Portaobjetos de vidrio y secciones delgadas se fijan de forma segura y sin deslizamiento

Características

• Brazos de sujeción: Sistema de sujeción rápida sin herramientas con dispositivos de sujeción de precisión, dispositivo de rotación y unidad de sujeción al vacío — Tamaño máximo de muestra: Ø40 mm
• Eje Y: Avance manual o automático; recorrido 120 mm; velocidad automática 0,01–20 mm/s; fuerza de corte ajustable 0–10 N (opcional)
• Dispositivo de rectificado: Manejo manual externo para el rectificado de muelas de corte y lijado
• Carcasa: Acero inoxidable resistente a la corrosión, pintura que facilita la limpieza
• Cubierta transparente: Cubierta abatible con acceso libre a la cámara de corte; interruptor de seguridad integrado
• Eje Z: Avance transversal manual; recorrido 25 mm; posición mostrada en pantalla; precisión 0,005 mm
• Accionamiento de la muela: Diámetro de muela Ø75–203 mm (8"); potencia 0,37 kW (S1)
• Panel de control: Pantalla táctil industrial 4,3"; interfaz intuitiva; almacenamiento hasta 200 métodos definidos por usuario; gestión de cuentas de usuario

Todos los parámetros de un vistazo

• Pantalla táctil industrial 4,3" robusta
• Software intuitivo que muestra los parámetros clave de corte
• Amplio almacenamiento de programas y control de usuarios

Datos técnicos
Disco de corte: Ø75–203 mm (8")
Velocidad variable: 150–3000 rpm
Capacidad máxima de corte (diámetro muestra): Ø40 mm
Diámetro del eje: Ø12,7 mm
Fuerza de corte ajustable (opcional): 0–10 N
Avance (automático): 0,01–20 mm/s
Recorrido eje Y: 120 mm (manual/automático)
Recorrido eje Z (corte paralelo manual): 25 mm; precisión 0,005 mm
Potencia motor: 0,37 kW (S1)
Potencia de conexión: 0,75 kVA
Dimensiones (A x Al x P): 545 x 391 x 566 mm
Peso: aprox. 45 kg (según equipamiento)

Accesorios y opciones de refrigeración

• Amplia gama de herramientas de sujeción para muestras embebidas o no embebidas hasta Ø40 mm
• Sistemas de refrigeración: recirculación 15 L, recirculación móvil 45 L, integración sistema‑lab 45 L, refrigeración por inmersión
• Dispositivo de rectificado y módulo de bomba opcional para enjuague de la cámara (según sistema de refrigeración)
