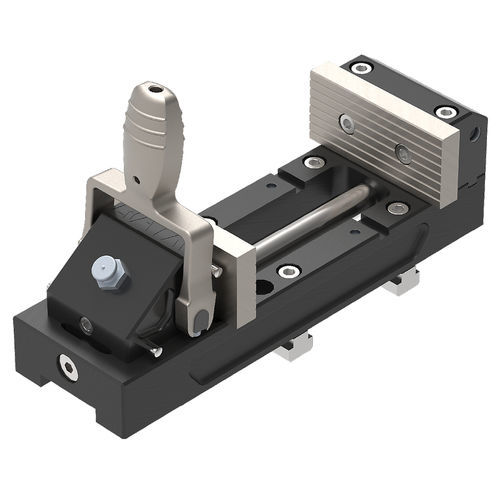

Herramienta de apriete manual Qtool 60

mecánicode piezas para procesarpara máquina de corte

Introducción
El Qtool 60 es un dispositivo de sujeción modular para componentes de tamaño medio (hasta Ø 60 mm) con un ancho de trabajo de 100 mm. Emplea una abrazadera excéntrica para un sujeción rápida y fiable y dispone de un tope trasero ajustable (50 mm) para posicionamientos reproducibles durante el corte. Un amplio programa de mordazas y un tope cruzado opcional aumentan la versatilidad.

Puntos destacados

• Para componentes medianos Ø 60 mm | Ancho de trabajo = 100 mm
• Abrazadera excéntrica para un sujeción rápida y potente
• Tope trasero ajustable (50 mm) para posicionamiento repetible
• Amplia selección de mordazas para distintas geometrías
• Expansible opcionalmente con tope cruzado y accesorios

Datos técnicos (Qtool 60)
Rango de sujeción: 0–100 mm | Ancho de mordaza (estándar): 70 mm | Altura de mordaza (estándar): 32 mm | Fuerza de sujeción: aprox. 2000 N

Compatibilidad (opciones de montaje)
Montaje mediante tuerca en ranura en T / espaciador o mediante placa Easy (según modelo). Ejemplos de montaje directo:

• Qcut 200 A: 8 mm / 60 mm
• Qcut 250 A: 12 mm / 75 mm
• Qcut 250 M: 12 mm / 100 mm
• Qcut 350 A: 12 mm / 75 mm
• Brillant 230: 12 mm / 75 mm

Mordazas para Qtool 60
El programa modular de mordazas permite adaptar la sujeción a la forma de la pieza y a la tarea de corte.

Componentes redondos

• Mordazas prismáticas o biseladas proporcionan una sujeción precisa y segura
• La geometría de las mordazas crea un contacto definido de 3 puntos para evitar deslizamientos
• Posibilidad de sujeción vertical con prisma cruzado; los componentes se pueden cortar por encima del dispositivo

Componentes grandes

• Las mordazas altas aumentan la superficie de sujeción para piezas de gran geometría

Sujeción del lado cortado

• Las mordazas ranuradas pueden sujetar el lado cortado y reducir la formación de rebabas
• Reduce la necesidad de desbarbado posterior antes del embebido

Tipos de mordazas disponibles (selección)

• Mordaza estándar (incluida): altura 32 mm | ancho 70 mm | Alcance: 1 mordaza de repuesto
• Mordaza biselada: altura 32 mm | ancho 70 mm | 5° bisel para presionar material redondo | Para Ø ≤ 60 mm
• Mordaza alta: altura 60 mm | ancho 70 mm | Para componentes grandes | Suministro: 2 mordazas
• Mordaza alta ranurada: altura 60 mm | ancho 100 mm | La muestra permanece sujeta tras el corte | Suministro: 2 mordazas
• Mordaza con prisma cruzado: altura 32 mm | ancho 70 mm | Prisma horizontal/vertical (horizontal Ø máx. 18 mm, vertical Ø máx. 32 mm) | Suministro: 1 mordaza
• Mordaza alta ranurada con prisma: altura 60 mm | ancho 100 mm | Prisma horizontal Ø máx. 17 mm | Suministro: 2 mordazas (1 lisa, 1 con prisma)

Tope de pieza
Para cortes repetitivos el tope ajustable garantiza un posicionamiento reproducible:

• Montable en Qtool 60 (también compatible con Qtool 80 / 80 VARIO izquierda/derecha)
• Recorrido del tope hasta 120 mm

Dispositivos de sujeción de precisión / Accesorios
Accesorios disponibles: placas Easy (S / M), placa Easy S rotativa, Easy Adaption Qtool 40-60, Multi-Tower y unidades giratorias para funciones de rotación/inclinación.

Base de conocimiento (temas relacionados)

• Métodos típicos de muestreo de materiales
• Técnicas de seccionado metalográfico
• Cómo seleccionar una muela de corte adecuada

Especificaciones técnicas

• Producto: Qtool 60 (serie)
• Rango de sujeción: 0–100 mm
• Ancho de mordaza estándar: 70 mm
• Altura de mordaza estándar: 32 mm
• Fuerza de sujeción: aprox. 2000 N
• Diseñado para componentes medianos hasta Ø 60 mm
• Tope trasero ajustable: 50 mm
• Montaje: directo vía tuerca en ranura T/espaciador o mediante placa Easy (según máquina)
• Ejemplos de compatibilidad: Qcut 200 A, Qcut 250 A, Qcut 250 M, Qcut 350 A, Brillant 230
• Mordazas y accesorios disponibles: estándar, biselada, alta, alta ranurada, prisma cruzado, alta ranurada con prisma, placas Easy, Easy Adaption Qtool 40-60, Multi-Tower, unidades giratorias
