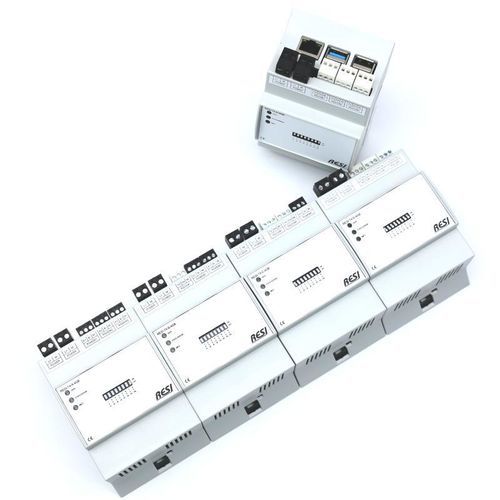

Controlador M2M RS232 RESI-T4

CANopenModbusTCP/IP

APROVECHE LA POTENCIA DE RASPBERRY PI® 4 EN SUS SOLUCIONES
RESI utiliza productos Raspberry Pi® desde la era del Pi 2 y ha instalado miles de controladores en proyectos de automatización de edificios y aplicaciones industriales. La familia RESI T4 integra la placa Raspberry Pi® 4 en un controlador de grado industrial diseñado para montaje en riel DIN y en pared, ofreciendo una solución IoT lista para integradores y fabricantes OEM.

¿QUÉ LO DIFERENCIA?
La placa Raspberry Pi® 4 estándar se monta en una carcasa industrial compatible con armarios que disponen de una apertura frontal de 45 mm, frecuente en automatización de edificios. Se integra una fuente de alimentación de amplio rango que acepta 12–48 V CC. Un coprocesador ARM® gestiona las interfaces serie (RS232, RS485 o KNX) y añade funciones: número de serie único de 96 bits, 2 kB de RAM ferromagnética para valores persistentes, reloj en tiempo real con condensador de respaldo, LEDs de estado y un interruptor DIP para funciones software. Algunos modelos incluyen soporte CAN 2.0 y CAN‑FD. Las interfaces estándar de Raspberry Pi® 4 permanecen accesibles.

CARACTERÍSTICAS HARDWARE PRINCIPALES

• Carcasa industrial para montaje en riel DIN y pared; compatible con apertura frontal de 45 mm
• Fuente de alimentación amplio rango: 12–48 V CC
• Coprocesador ARM® para gestión de interfaces serie y funciones adicionales
• Extras del coprocesador: número de serie único de 96 bits, 2 kB de RAM ferromagnética (persistente), reloj RTC con condensador de respaldo, LEDs de estado, interruptor DIP
• Soporte CAN opcional: CAN 2.0 y CAN‑FD en modelos seleccionados
• Interfaces estándar Raspberry Pi® 4: 2× HDMI, 1× Ethernet, 3× USB (uno usado internamente), 1× salida de audio, WLAN y BLE integrados
• Opciones de memoria: 2 GB / 4 GB / 8 GB RAM; se entrega con tarjeta SD de 32 GB y SO Linux

USO EN LINUX
El coprocesador ARM® se expone como un dispositivo serie conectado por USB disponible como /dev/ttyACM0. No se requiere distribución o controlador Linux especial. Se proporcionan dos métodos: un conjunto de comandos ASCII simple (p. ej. #VERSION, #GRTC) y un protocolo MODBUS/RTU maestro para controlar todas las funciones del coprocesador.

USO DE LAS INTERFACES SERIE
El coprocesador asigna cada interfaz RS485, RS232 o KNX a dispositivos serie USB /dev/ttyACM1 a /dev/ttyACM3. Estos aparecen como puertos serie nativos en Linux. El conmutado de dirección, crítico en tiempo para RS485, lo gestiona el coprocesador, eliminando limitaciones de tiempo en el sistema host.

SOFTWARE

• Entornos de desarrollo y ejecución: Node-RED, Node.js, Python, Java, JavaScript, HTML, C#, C++, Scratch
• Bases de datos: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualización / UI: Grafana, Apache
• Domótica: OpenHAB, FHEM, Home Assistant, ioBroker
• Conectividad cloud: MQTT, HTTPS, Azure IoT, servicios web AWS
• VPNs y enrutamiento: OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimedia: KODI
• PLC industrial: CODESYS

DOCUMENTOS Y ADJUNTOS
Manuales de producto, documentos adjuntos, listas de comandos ASCII/MODBUS y declaraciones de conformidad están disponibles en PDF (manuales específicos por modelo, documentos adjuntos y mapeos de interfaz).

ESPECIFICACIONES TÉCNICAS

• Familia / modelo: RESI T4 controlador IoT industrial basado en Raspberry Pi® 4
• Entrada de alimentación: 12–48 V CC (amplio rango)
• Montaje: riel DIN y montaje en pared; compatible con apertura frontal de 45 mm
• Coprocesador: ARM® que proporciona gestión de interfaces serie, número de serie único de 96 bits, 2 kB de RAM ferromagnética, RTC con condensador de respaldo, LEDs de estado, interruptor DIP
• Interfaces serie: RS232 / RS485 / KNX configurables en ranuras de interfaz; conmutado de dirección RS485 gestionado por el coprocesador
• Mapeo USB serie: coprocesador en /dev/ttyACM0; interfaces mapeadas en /dev/ttyACM1 – /dev/ttyACM3
• CAN: CAN 2.0 y CAN‑FD opcionales en modelos seleccionados
• Interfaces Raspberry Pi® 4: 2× HDMI, 1× Ethernet, 3× USB (uno usado internamente), 1× salida de audio, WLAN y BLE integrados
• Opciones de RAM: 2 GB / 4 GB / 8 GB
• Almacenamiento: entregado con tarjeta SD de 32 GB y SO Linux
• Protocolos soportados: conjunto de comandos ASCII y MODBUS/RTU maestro; protocolos cloud MQTT, HTTPS, Azure IoT, servicios AWS
• Compatibilidad software: amplia gama de herramientas Linux de código abierto y bases de datos; soporta aplicaciones desde Node-RED hasta CODESYS industrial
• Casos de uso típicos: automatización de edificios, gateways IoT, controladores industriales, domótica, VPN/router, multimedia y soluciones PLC
