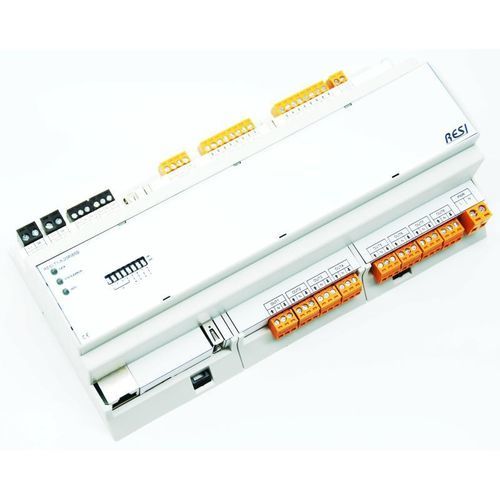

Unidad de control a distancia RESI-C4-A-4SB-2GB

TCP/IPpara domóticade posicionamiento

Descripción general
Utiliza el Raspberry Pi® Compute Module 4 en un controlador IoT de grado industrial desarrollado por RESI para montaje en riel DIN y en pared. Disponible en tamaños 4MU, 8MU y 12MU para ajustarse a cuadros eléctricos estándar con corte frontal de 45 mm. Plataforma pensada para el control de cortinas y persianas con variantes para 4 u 8 motores 230 V y múltiples configuraciones de E/S.

Principales mejoras de hardware

• Alimentación de amplio rango: 12–48 Vdc
• Co-procesador ARM® integrado para RS485 y funciones críticas en tiempo real
• Características del co-procesador: número de serie único de 96 bits, 2 kB de RAM ferromagnética para valores persistentes, reloj en tiempo real con condensador de respaldo, LEDs de estado y conmutador DIP

Funciones estándar del Compute Module 4 disponibles

• 1× Micro HDMI
• 1× Ethernet
• 2× USB 2.0
• Opciones de RAM: 2 GB / 4 GB / 8 GB
• Tarjeta SD 32 GB con Linux OS (estándar)

Entradas/salidas integradas y gestión de E/S
El co-procesador ARM® gestiona las E/S integradas localmente; el software de aplicación accede a las funciones de E/S a través de interfaces serie. Interfaces proporcionadas:

• /dev/ttyACM0 — protocolo de texto ASCII
• /dev/ttyACM1 — MODBUS/RTU maestro
• /dev/ttyACM2 — RS485 mapeado vía USB (interfaz serie nativa para Linux)

Tipos de E/S disponibles: entradas/salidas digitales, salidas de relé, salidas para tiras LED, entradas para sensores de temperatura y salidas dedicadas para control de cortinas y persianas.

Entradas/salidas analógicas universales (AIOX)
Los módulos AIOX se ofrecen con 4, 8 o 16 canales. Cada canal puede configurarse como:

• Entrada analógica: 0/2–10 V o 0/4–20 mA
• Salida analógica: 0/2–10 V o 0/4–20 mA
• Medida de resistencia: 0–1 MΩ
• Entrada de sensor: PT100, PT1000, NI1000-DIN43760
• Entrada digital: 24 Vdc o contacto seco

Software e integración
Los controladores se entregan con una distribución Linux estándar para Raspberry Pi. Entornos compatibles: Node-RED, Node.js, Python, Java, C#, C++, JavaScript, HTML y bases de datos SQL/NoSQL (MariaDB, MongoDB, InfluxDB, PostgreSQL). Integraciones típicas: Grafana/Apache para UI, OpenHAB/FHEM/Home Assistant/IO Broker para automatización, MQTT/HTTPS/Azure IoT/AWS para la nube, y OpenWrt/OpenRouter/OpenVPN/WireGuard para VPN/router. CODESYS es compatible para aplicaciones PLC industriales.

Familia de productos / versiones
Control de 4 u 8 cortinas y persianas con motores 230 V según variante. Opciones: entradas adicionales para pulsadores locales, entradas de alarma (viento/lluvia), un segundo puerto Ethernet o módem LTE integrado. No todas las combinaciones son posibles para cada código de pedido—ver detalles del producto.

Variantes disponibles (ejemplos)

• C4-shades&blinds: 4xSB
• C4-shades&blinds: 8xSB
• 10xRI + 4xSB
• 20xRI + 8xSB

Características / especificaciones técnicas

• Referencia: RESI-C4-A-4SB-2GB
• Modelo / serie: C4
• Marca: RESI
• Precio (sin IVA): 373.40 EUR
• Unidad de precio: por pieza
• Alimentación: 12–48 Vdc
• Montaje: riel DIN y pared; 4MU / 8MU / 12MU; se adapta a corte frontal de 45 mm
• Interfaces Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0
• Opciones RAM: 2 GB, 4 GB, 8 GB
• Almacenamiento: tarjeta SD 32 GB con Linux OS (estándar)
• Co-procesador: número de serie 96 bits, 2 kB RAM ferromagnética, RTC con condensador de respaldo, LEDs de estado, conmutador DIP
• Interfaces serie: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU), /dev/ttyACM2 (RS485 vía USB)
• Opciones E/S: E/S digitales, salidas de relé, salidas para tiras LED, entradas de sensor de temperatura, salidas de control para cortinas/persianas
• Canales AIOX: 4 / 8 / 16 con modos de canal configurables
• Configuraciones AIOX: ENTRADA analógica 0/2–10 V o 0/4–20 mA; SALIDA analógica 0/2–10 V o 0/4–20 mA; resistencia 0–1 MΩ; entradas sensor PT100 / PT1000 / NI1000; entrada digital 24 Vdc o contacto seco
• Complementos opcionales: segundo puerto Ethernet, módem LTE integrado
• Cantidad en stock (dato página): 10 unidades (varía según variante)
