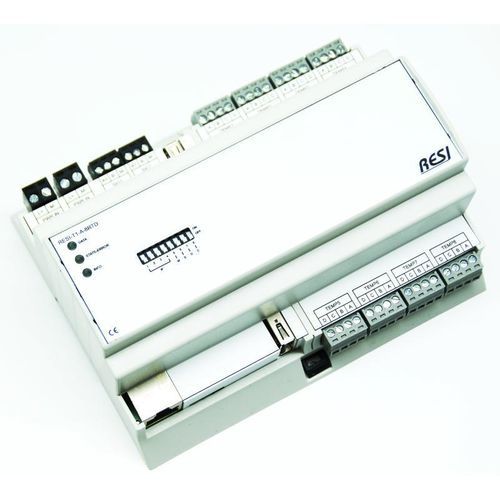

Módulo de entrada analógico RESI-C4-A-8RTD-2GB

digitalEthernetRS-485

APROVECHE LA POTENCIA DEL Raspberry Pi® Compute Module 4 EN SUS SOLUCIONES
RESI utiliza productos Raspberry Pi® desde el Compute Module 3 y ha instalado miles de controladores en proyectos. El resultado es un controlador IoT de grado industrial basado en el Raspberry Pi® Compute Module 4.

¿QUÉ CAMBIA?

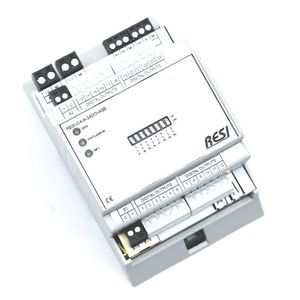

La placa Compute Module 4 se ha integrado en una carcasa industrial para montaje en riel DIN y pared. Tamaños de carcasa disponibles: 4MU, 8MU y 12MU. Los controladores C4 encajan en armarios de control estándar con abertura frontal de 45 mm. Fuente de alimentación de rango amplio integrada (12–48 VDC). Se añadió un coprocesador ARM® que gestiona RS485 y tareas críticas de tiempo. Funciones del coprocesador: número de serie único de 96 bits, 2 kB de RAM ferromagnética para valores persistentes, RTC con condensador de respaldo, LEDs de estado e interruptores DIP para uso por software. Funciones estándar del Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0, opciones de RAM 2/4/8 GB, tarjeta SD de 32 GB con Linux OS.

¡E/S INTEGRADAS!
Hay varias versiones con E/S integradas. El coprocesador ARM® gestiona estas E/S internamente, por lo que el software solo necesita una interfaz serie para controlarlas. Interfaces de comunicación (ejemplos):

• /dev/ttyACM0 – comunicación con protocolo de texto ASCII
• /dev/ttyACM1 – comunicación con protocolo MODBUS/RTU maestro

También hay versiones con salidas de relé. Opciones especiales de E/S: salida para tira LED, entradas para sensores de temperatura, control de persianas y toldos.

E/S ANALÓGICAS UNIVERSALES (AIOX)
Disponible con 4, 8 o 16 canales. Cada canal puede configurarse individualmente. Configuraciones posibles:

• Entrada analógica: 0/2–10 V o 0/4–20 mA
• Salida analógica: 0/2–10 V o 0/4–20 mA
• Medición de resistencia: 0 a 1 MΩ
• Entrada RTD: PT100, PT1000, NI100-DIN43760
• Entrada digital: 24 V DC o contacto seco

¿CÓMO SE USA LA INTERFACE SERIE?
El coprocesador ARM® mapea la interfaz RS485 sobre USB a un dispositivo serie. Ejemplo:

• /dev/ttyACM2 – puerto serie nativo (RS485 vía USB), conmutación de dirección RS485 gestionada por el coprocesador

¿QUÉ SOFTWARE?
Se entrega con una distribución Linux estándar de Raspberry Pi. Herramientas open-source soportadas y recomendadas (ejemplos):

• Node-RED, NodeJs
• Python, Java, JavaScript, C#, C++
• HTML, Scratch
• Bases de datos: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualización: Grafana, Apache
• Domótica: OpenHAB, FHEM, Home Assistant, ioBroker
• Nube/Comunicación: MQTT, HTTPS, Azure IoT, servicios web AWS
• VPN / Router: OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimedia: KODI
• PLC/Runtime: CODESYS

¿ESTA VERSIÓN?

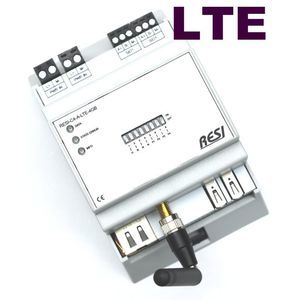

Lea la temperatura real de hasta 8 sensores RTD con el controlador IoT basado en Compute Module 4. Variantes opcionales: segunda interfaz Ethernet o módem LTE integrado para comunicaciones remotas. Cableado de sensores: 2, 3 o 4 hilos. Tipos de sensor compatibles: PT100, PT1000, NI100-DIN43760.

Especificaciones técnicas

• Serie de producto: C4 (controladores basados en RPI Compute Module 4)
• N.º de artículo (referencia): RESI-C4-A-8RTD-2GB
• Configuración estándar seleccionada: 8x entradas RTD (2/3/4 hilos)
• Opción RAM (seleccionada): 2 GB (otras opciones: 4 GB, 8 GB)
• Fuente de alimentación de amplio rango: 12–48 V DC
• Carcasa: carcasa industrial para montaje en riel DIN y pared (4MU / 8MU / 12MU)
• Coprocesador ARM®: gestión RS485, número de serie 96 bits, 2 kB RAM ferromagnética, RTC con condensador de respaldo, LEDs de estado, interruptores DIP
• Puertos estándar del Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0
• Almacenamiento: tarjeta SD 32 GB con Linux OS (entrega estándar)
• Opciones E/S: E/S digitales, salidas por relé, salida para tira LED, control de persianas, entradas para sensores de temperatura
• AIOX: 4 / 8 / 16 canales, configurable (E/S analógicas, mA/V, resistencia, RTD, digital)
• Mapeo serie: dev/ttyACM0 (ASCII), dev/ttyACM1 (MODBUS/RTU Master), dev/ttyACM2 (RS485 vía USB)
• Máx. canales RTD en la versión presentada: 8 sensores RTD
• Cableado de sensor: 2, 3 o 4 hilos
• Tipos de sensor compatibles: PT100, PT1000, NI100-DIN43760
• Precio (sin IVA) para la variante configurada: 524.30 EUR
• Nota: No todas las combinaciones son técnicamente posibles; compruebe los números de artículo y pedido para la configuración seleccionada
