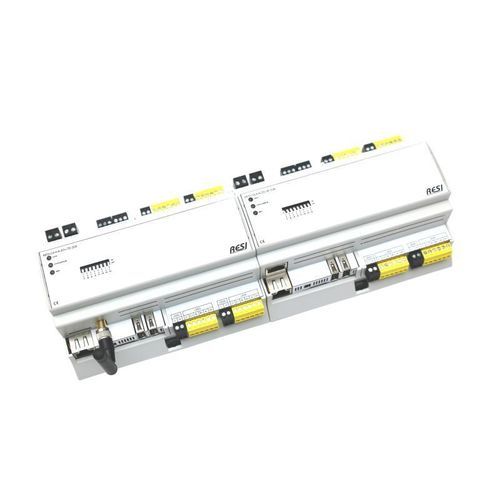

Controlador de alumbrado LED RESI-C4-A-4LED-2GB

EthernetIdC celularUSB

Resumen
Aproveche la potencia del Raspberry Pi Compute Module 4 en un controlador IoT industrial diseñado por RESI. Producto de grado industrial en una carcasa para montaje en carril DIN y en pared, disponible en tamaños 4MU, 8MU y 12MU. Incluye fuente de alimentación de amplio rango (12–48 Vdc) y un coprocesador ARM para gestionar interfaces críticas en tiempo y la gestión de E/S.

Características clave

• Carcasa industrial para montaje en carril DIN y pared; compatible con recortes frontales estándar de 45 mm.
• Fuente de alimentación de amplio rango: 12–48 Vdc.
• Coprocesador ARM con número de serie único de 96 bits, 2 kB de RAM ferromagnética para valores persistentes, RTC con condensador de respaldo, LEDs de estado y interruptor DIP para uso por software.
• Interfaces estándar del Raspberry Pi Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0; opciones de RAM 2/4/8 GB; tarjeta SD de 32 GB con Linux.

E/S e interfaces serie
El controlador se ofrece en versiones con E/S integradas. El coprocesador ARM gestiona las E/S internamente para que el software principal se comunique con las funciones E/S a través de dispositivos serie. Mapas de interfaces serie: /dev/ttyACM0 (protocolo ASCII), /dev/ttyACM1 (MODBUS/RTU maestro) y RS485 vía USB mapeado a /dev/ttyACM2 (serie nativa). Tipos de E/S disponibles: entradas/salidas digitales, salidas de relé, E/S específicas para tiras LED, entradas para sensores de temperatura y control de persianas/cortinas.

Entradas/salidas analógicas universales (AIOX)

• Disponibles en 4 / 8 / 16 canales.
• Cada canal puede configurarse individualmente como:
• Entrada analógica: 0 / 2–10 V o 0 / 4–20 mA
• Salida analógica: 0 / 2–10 V o 0 / 4–20 mA
• Entrada de medida de resistencia: 0 a 1 MΩ
• Entrada para sensores PT100, PT1000, NI1000-DIN43760
• Entrada digital para 24 Vdc o contacto seco

Software y conectividad
Se entrega con una distribución Linux estándar para Raspberry Pi y es compatible con software open-source: Node-RED, NodeJs, Python, Java, JavaScript, C#, C++, Scratch. Bases de datos compatibles: MariaDB, MongoDB, InfluxDB y PostgreSQL. Herramientas de visualización: Grafana, Apache. Compatibilidad con domótica: OpenHAB, FHEM, Home Assistant, IO Broker. Conectividad cloud mediante MQTT, HTTPS, Azure IoT y servicios web estándar. La plataforma también puede usarse para VPN/routers (OpenWrt, OpenRouter, OpenVPN, WireGuard), multimedia (KODI) y soluciones PLC industriales (CODESYS).

Tiras LED y variantes
Control de hasta 12 tiras LED de tensión constante, configuradas como 12 salidas PWM en 4 grupos. Existen versiones con segundo puerto Ethernet o módem LTE integrado para comunicación remota/cloud. Nota: no todas las combinaciones de opciones son técnicamente posibles; consultar los detalles del producto para los números de pedido y combinaciones seleccionables.

Especificaciones técnicas

• Nombre comercial: C4-LED stripes PWM
• Serie / modelo: C4
• Referencia: RESI-C4-A-4LED-2GB
• ID producto: 25
• Salidas: 12 × salidas PWM (en 4 grupos)
• Opciones RAM: 2 GB (por defecto), 4 GB, 8 GB
• Opciones adicionales: ninguna / 2º Ethernet / módem LTE
• Alimentación: 12–48 Vdc (amplio rango)
• Montaje: carril DIN y pared; compatible con recorte frontal de 45 mm
• Compute Module: Raspberry Pi Compute Module 4 (Micro HDMI, Ethernet, 2×USB 2.0, tarjeta SD con Linux)
• Interfaces serie: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU), RS485 vía USB → /dev/ttyACM2
• Software: distribución Linux estándar Raspberry Pi; soporta Node-RED, NodeJs, Python, Java, JavaScript, C#, C++, Scratch, MariaDB, MongoDB, InfluxDB, PostgreSQL, Grafana, Apache, OpenHAB, FHEM, Home Assistant, IO Broker, MQTT, HTTPS, Azure IoT, servicios web AWS
• Cantidad disponible (página): 10
• Precio (sin IVA): EUR 373.40
