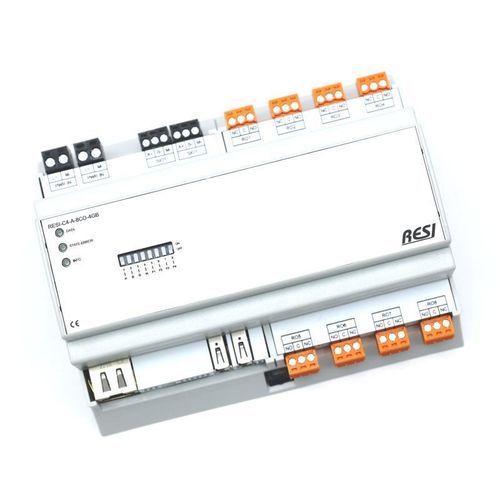

Módulo de relé DC C4de conmutaciónelectromecánicapara montaje sobre riel DIN
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- DC, de conmutación, electromecánica
- Montaje
- para montaje sobre riel DIN
- Otras características
- 8 canales, con indicador LED, E/S
- Señal de entrada
- USB
- Tensión de carga
Máx.: 48 V
Mín.: 12 V
Descripción
APROVECHE LA POTENCIA DEL RASPBERRY PI® COMPUTE MODULE 4 EN SUS SOLUCIONES
RESI utiliza productos Raspberry Pi® desde el Compute Module 3 e instaló miles de controladores en sus propios proyectos. El resultado es un controlador IoT de grado industrial basado en la placa original Raspberry Pi® Compute Module 4.
¿QUÉ DIFERENCIA HAY?
La placa Raspberry Pi® Compute Module 4 se ha integrado en una carcasa industrial para montaje en riel DIN y pared. Tamaños de carcasa disponibles: 4MU, 8MU y 12MU. Los controladores C4 encajan en cuadros eléctricos estándar con un corte frontal de 45 mm. Fuente de alimentación integrada de amplio rango: 12–48 V CC. Además, se integra un coprocesador ARM® que gestiona la interfaz serie RS485 y las tareas sensibles al tiempo. Características del coprocesador: número de serie único de 96 bits, 2 kB de RAM ferromagnética integrada para valores persistentes, reloj en tiempo real con condensador de respaldo, LED de estado e interruptores DIP para uso por software. Funciones estándar del Raspberry Pi Compute Module 4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0, opciones de RAM 2/4/8 GB, tarjeta SD de 32 GB con sistema operativo LINUX.
¡ENTRADAS/SALIDAS INTEGRADAS!
Hay varias versiones con E/S integradas. El coprocesador ARM® procesa estas E/S internamente, de modo que en el software solo es necesario usar una interfaz serie para controlar todas las funciones de E/S. Interfaces de comunicación: /dev/ttyACM0 para un protocolo ASCII de texto simple y /dev/ttyACM1 para la comunicación con el protocolo MODBUS/RTU-Master. Existen versiones con salidas de relé. E/S especiales en la cartera: para tiras LED, entradas de sensores de temperatura, control de persianas y toldos.
ENTRADAS/SALIDAS ANALÓGICAS UNIVERSALES (AIOX)
Cantidades de canales disponibles: 4, 8 o 16. Cada canal es configurable individualmente, por ejemplo:
¿CÓMO SE USA LA INTERFAZ SERIE?
El coprocesador ARM® mapea la interfaz RS485 mediante USB a un dispositivo serie: /dev/ttyACM2. Esto ofrece una interfaz serie nativa para el software LINUX. El cambio de dirección crítico en tiempo para RS485 lo realiza el coprocesador, no el sistema operativo.
¿QUÉ SOFTWARE?
Los controladores IoT se suministran con la distribución LINUX estándar de Raspberry Pi. Los controladores pueden ejecutarse con muchas soluciones de software LINUX de código abierto, por ejemplo: Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch. Bases de datos compatibles: MariaDB, MongoDB, InfluxDB, PostgreSQL. Herramientas de visualización/frontend: Grafana, Apache. Automatización del hogar: OpenHAB, FHEM, Home Assistant, IObroker. Conectividad/Cloud: MQTT, HTTPS, Azure IoT, servicios web de AWS. Red/VPN: OpenWrt, OpenRouter, OpenVPN, WireGuard. Multimedia: KODI. Soluciones PLC: CODESYS. Alternativamente, puede desarrollar y ejecutar su propio software en esta plataforma hardware profesional.
Características / Especificaciones
RESI utiliza productos Raspberry Pi® desde el Compute Module 3 e instaló miles de controladores en sus propios proyectos. El resultado es un controlador IoT de grado industrial basado en la placa original Raspberry Pi® Compute Module 4.
¿QUÉ DIFERENCIA HAY?
La placa Raspberry Pi® Compute Module 4 se ha integrado en una carcasa industrial para montaje en riel DIN y pared. Tamaños de carcasa disponibles: 4MU, 8MU y 12MU. Los controladores C4 encajan en cuadros eléctricos estándar con un corte frontal de 45 mm. Fuente de alimentación integrada de amplio rango: 12–48 V CC. Además, se integra un coprocesador ARM® que gestiona la interfaz serie RS485 y las tareas sensibles al tiempo. Características del coprocesador: número de serie único de 96 bits, 2 kB de RAM ferromagnética integrada para valores persistentes, reloj en tiempo real con condensador de respaldo, LED de estado e interruptores DIP para uso por software. Funciones estándar del Raspberry Pi Compute Module 4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0, opciones de RAM 2/4/8 GB, tarjeta SD de 32 GB con sistema operativo LINUX.
¡ENTRADAS/SALIDAS INTEGRADAS!
Hay varias versiones con E/S integradas. El coprocesador ARM® procesa estas E/S internamente, de modo que en el software solo es necesario usar una interfaz serie para controlar todas las funciones de E/S. Interfaces de comunicación: /dev/ttyACM0 para un protocolo ASCII de texto simple y /dev/ttyACM1 para la comunicación con el protocolo MODBUS/RTU-Master. Existen versiones con salidas de relé. E/S especiales en la cartera: para tiras LED, entradas de sensores de temperatura, control de persianas y toldos.
ENTRADAS/SALIDAS ANALÓGICAS UNIVERSALES (AIOX)
Cantidades de canales disponibles: 4, 8 o 16. Cada canal es configurable individualmente, por ejemplo:
- Entrada analógica: 0/2–10 V o 0/4–20 mA
- Salida analógica: 0/2–10 V o 0/4–20 mA
- Entrada de medida de resistencia: 0 a 1 MΩ
- Entrada de sensor PT100, PT1000, NI1000-DIN43760
- Entrada digital: 24 V CC o contacto seco
¿CÓMO SE USA LA INTERFAZ SERIE?
El coprocesador ARM® mapea la interfaz RS485 mediante USB a un dispositivo serie: /dev/ttyACM2. Esto ofrece una interfaz serie nativa para el software LINUX. El cambio de dirección crítico en tiempo para RS485 lo realiza el coprocesador, no el sistema operativo.
¿QUÉ SOFTWARE?
Los controladores IoT se suministran con la distribución LINUX estándar de Raspberry Pi. Los controladores pueden ejecutarse con muchas soluciones de software LINUX de código abierto, por ejemplo: Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch. Bases de datos compatibles: MariaDB, MongoDB, InfluxDB, PostgreSQL. Herramientas de visualización/frontend: Grafana, Apache. Automatización del hogar: OpenHAB, FHEM, Home Assistant, IObroker. Conectividad/Cloud: MQTT, HTTPS, Azure IoT, servicios web de AWS. Red/VPN: OpenWrt, OpenRouter, OpenVPN, WireGuard. Multimedia: KODI. Soluciones PLC: CODESYS. Alternativamente, puede desarrollar y ejecutar su propio software en esta plataforma hardware profesional.
Características / Especificaciones
- Ref. artículo: RESI-C4-A-8CO-2GB
- Modelo / Serie: C4
- Variante seleccionada en esta página: C4 – solo relés – 8x CO (relés conmutadores)
- Opción de RAM (seleccionada): 2 GB (opciones: 2 GB / 4 GB / 8 GB)
- Add-on C4: ninguno (opciones: 2º Ethernet, módem LTE, ...)
- Alimentación: amplio rango 12–48 V CC
- Coprocesador integrado: número de serie 96 bits, 2 kB RAM ferromagnética, RTC con condensador de respaldo, LED de estado, interruptores DIP
- Conexiones externas Raspberry Pi CM4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0
- Opciones I/O: E/S digitales, salidas por relé, opciones SSR, AIOX (4/8/16 canales configurables), E/S especiales para tiras LED, temperatura, persianas
- Interfaces serie (virtuales): /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU-Master), /dev/ttyACM2 (RS485 vía USB)
- Sistema operativo: distribución LINUX estándar Raspberry Pi (entorno para Node-RED, NodeJs, Python, etc.)
- Resolución imagen principal en la ficha de producto: 800x800 px (JPG)
