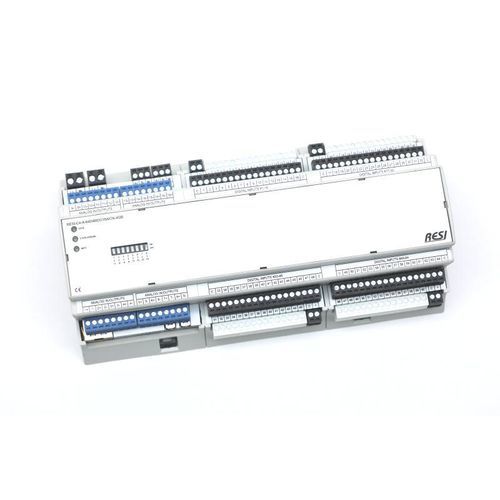

Controlador M2M TCP/IP C4

IdC celularModbusRS422/RS485

VISIÓN GENERAL DE LA PLATAFORMA
La serie C4 es un controlador IoT de grado industrial basado en Raspberry Pi Compute Module 4, alojado en una carcasa para montaje en riel DIN o en pared. Las dimensiones disponibles (4MU, 8MU, 12MU) encajan en las aberturas frontales estándar de cuadros eléctricos. Existen variantes que combinan tamaño de RAM y E/S digitales/analógicas configurables, aptas para automatización de edificios, control industrial y aplicaciones conectadas a la nube.

CARACTERÍSTICAS PRINCIPALES
Carcasa industrial para riel DIN y montaje en pared; fuente de alimentación 12–48 Vdc; coprocesador ARM para tareas críticas en tiempo y gestión de interfaces serie; 2 kB de RAM ferromagnética persistente; número de serie único de 96 bits; reloj en tiempo real con condensador de respaldo; LEDs de estado e interruptor DIP para uso por software. Interfaces estándar Compute Module 4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0. Opciones de RAM: 2 / 4 / 8 GB; tarjeta SD 32 GB con Linux OS (configurable).

ENTRADAS Y SALIDAS INTEGRADAS
Variantes con E/S digitales y analógicas integradas. El coprocesador ARM gestiona las E/S internamente, por lo que el software de aplicación normalmente accede a las E/S a través de un dispositivo serie. El coprocesador mapea los dispositivos serie para acceso nativo Linux y realiza la conmutación de dirección RS485.

• Dispositivos serie: /dev/ttyACM0 (protocolo ASCII), /dev/ttyACM1 (MODBUS/RTU maestro)
• RS485: expuesto vía USB (p. ej. /dev/ttyACM2) y gestionado por el coprocesador
• Opciones: salidas por relé, controladores para tiras LED, entradas de sensores de temperatura, control de persianas/cortinas

ENTRADAS/SALIDAS ANALÓGICAS UNIVERSALES (AIOX)
Los módulos AIOX están disponibles en variantes de 4, 8 o 16 canales. Cada canal puede configurarse individualmente como una de las siguientes opciones:

• Entrada analógica: 0/2–10 V o 0/4–20 mA
• Salida analógica: 0/2–10 V o 0/4–20 mA
• Medición de resistencia: 0–1 MΩ
• Entrada de sensor de temperatura: PT100, PT1000, NI1000 (DIN43760)
• Entrada digital: 24 Vdc o contacto seco

E/S DIGITALES
Las entradas digitales aceptan señales de 12–48 Vdc. Las salidas digitales conmutan hasta 30 Vdc y hasta 750 mA por canal. Todas las salidas digitales incluyen protección contra cortocircuito y sobrecarga térmica. Las funciones de diagnóstico integradas (circuito abierto, sobrecorriente, cortocircuito a Vdd, etc.) permiten supervisión y alarma de estaciones remotas.

¿CÓMO USAR LA INTERFAZ SERIE?
Use /dev/ttyACM0 para un protocolo ASCII simple y /dev/ttyACM1 para comunicaciones MODBUS/RTU maestro. El coprocesador mapea RS485 a un dispositivo serie nativo (p. ej. /dev/ttyACM2) y gestiona la conmutación de dirección en tiempo crítico, descargando esta tarea del sistema Linux.

SOFTWARE Y ECOSISTEMA
Los controladores se suministran con una distribución Linux estándar de Raspberry Pi y soportan herramientas y entornos open-source comunes.

• Desarrollo: Node-RED, Node.js, Python, Java, JavaScript, C#, C++, Scratch
• Bases de datos: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualización / Web: Grafana, Apache
• Domótica: OpenHAB, FHEM, Home Assistant, ioBroker
• Nube / Protocolos: MQTT, HTTPS, Azure IoT, AWS
• VPN / Router: OpenWrt, OpenRouter, OpenVPN, WireGuard
• SPS / Industrial: CODESYS

SELECCIONE SU VERSIÓN
Existen múltiples variantes que combinan tamaño de RAM y número/tipo de E/S analógicas y digitales. No todas las combinaciones son posibles; consulte los detalles del producto o el número de pedido para la configuración seleccionada.

ESPECIFICACIONES TÉCNICAS

• Serie: controlador IoT C4 basado en Raspberry Pi Compute Module 4
• Referencia ejemplo: RESI-C4-A-4AIOX-2GB (varía según la configuración)
• Carcasa: industrial para riel DIN y montaje en pared; tamaños: 4MU, 8MU, 12MU
• Alimentación: 12–48 Vdc
• Coprocesador: coprocesador ARM; número de serie único de 96 bits; 2 kB RAM ferromagnética; RTC con condensador de respaldo; LEDs de estado; interruptor DIP
• Puertos Compute Module 4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0
• Opciones RAM: 2 / 4 / 8 GB; almacenamiento: tarjeta SD 32 GB con Linux OS (estándar)
• E/S analógicas (AIOX): 4 / 8 / 16 canales, configurables (0/2–10 V, 0/4–20 mA, 0–1 MΩ, PT100/PT1000/NI1000, digital)
• Entradas digitales: 12–48 Vdc
• Salidas digitales: hasta 30 Vdc, hasta 750 mA por canal; protegidas contra cortocircuito y sobrecarga
• Diagnósticos: detección de circuito abierto, sobrecorriente, cortocircuito a Vdd
• Opciones IO: salidas por relé, controladores de tiras LED, entradas de sensores de temperatura específicos, control de persianas
• Interfaces serie: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU maestro), /dev/ttyACM2 (RS485 vía USB)
• Nota: no hay espacio para un segundo Ethernet integrado ni un módem LTE en estas versiones
