Unidad terminal remota Modbus RTU C4

LTE Cat 1EthernetRS-485

Resumen
RESI suministra un controlador IoT industrial basado en el Raspberry Pi® Compute Module 4. El equipo combina las funciones estándar del Compute Module 4 con electrónica industrial y un coprocesador ARM® adicional para gestionar de forma fiable funciones IO sensibles al tiempo.

¿Qué lo diferencia?

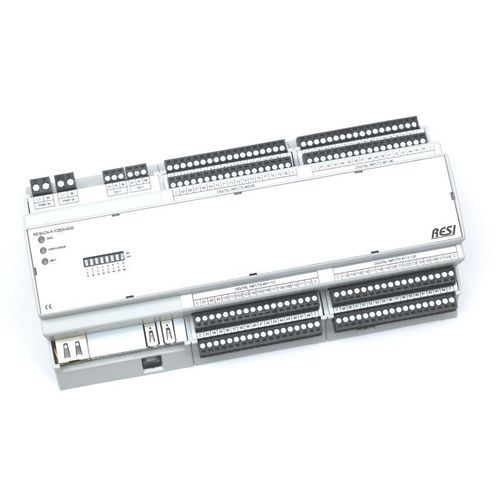

La placa Compute Module 4 se ha integrado en una carcasa industrial para montaje en riel DIN y en pared. Tamaños de carcasa disponibles: 4MU, 8MU y 12MU. Compatible con armarios de control estándar con corte de 45 mm. Incluye fuente de alimentación interna de amplio rango (12–48 VDC).

Coprocesador / Características de hardware
El coprocesador ARM® integrado gestiona la interfaz serie RS485 y las tareas críticas en tiempo. Sus características incluyen un número de serie único de 96 bits, 2 kB de RAM ferromagnética para valores persistentes, reloj en tiempo real con condensador de respaldo, LEDs de estado e interruptores DIP para uso por software.

Funciones estándar del Compute Module 4

• 1 × Micro HDMI
• 1 × Ethernet
• 2 × USB 2.0
• Opciones de RAM: 2 GB, 4 GB u 8 GB
• Tarjeta SD de 32 GB con Linux OS (preinstalada)

Entradas y salidas integradas (IO)
Existen varias versiones con IO integrados. El coprocesador ARM® agrupa todos los IO internamente, por lo que el software solo necesita una interfaz serie. Interfaces de comunicación (según configuración):

• /dev/ttyACM0: protocolo de texto ASCII
• /dev/ttyACM1: MODBUS/RTU maestro
• /dev/ttyACM2: RS485 vía USB (serial nativo en Linux; el coprocesador gestiona el cambio de dirección)

Variantes IO / Ejemplos

• Versiones con entradas digitales: p. ej. 14 o 48 entradas digitales para señales 12–250 Vac/dc
• Versiones con entradas digitales de baja tensión: p. ej. 6 a 152 entradas digitales para señales 12–48 Vdc
• Versiones con salidas por relé
• IO especiales: tiras LED, entradas de sensores de temperatura, control de persianas/enrollables

Entradas/Salidas analógicas universales (AIOX)
Disponibles con 4 / 8 / 16 canales. Cada canal se puede configurar individualmente como:

• Entrada analógica: 0/2–10 V o 0/4–20 mA
• Salida analógica: 0/2–10 V o 0/4–20 mA
• Entrada de medida de resistencia: 0 … 1 MΩ
• Entrada para sensor PT100, PT1000, NI1000 (DIN43760)
• Entrada digital: 24 V DC o contacto seco

Ampliaciones / Opciones
Como complementos están disponibles, por ejemplo:

• Segundo puerto Ethernet
• Módem LTE integrado

Software y casos de uso
Se entrega con una distribución Linux estándar de Raspberry Pi; compatible con numerosas soluciones de código abierto y entornos de desarrollo. Ejemplos:

• Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch
• Bases de datos: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualización / Servidor web: Grafana, Apache
• Domótica: OpenHAB, FHEM, Home Assistant, ioBroker
• Nube / protocolos: MQTT, HTTPS, Azure IoT, servicios web AWS
• VPNs / Routers: OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimedia: KODI
• PLC industrial: CODESYS

Nota sobre versiones
No todas las combinaciones son técnicamente posibles. Verifique el número de pedido / los detalles del artículo para asegurar la configuración deseada.

Especificaciones técnicas

• Nombre del producto: C4 (variante C4-nur DEs)
• Referencia: RESI-C4-A-6DI-2GB
• Carcasa: Carcasa industrial para riel DIN / montaje en pared (4MU / 8MU / 12MU)
• Fuente de alimentación: Rango amplio 12–48 VDC (interna)
• Interfaces del Compute Module: 1× Micro HDMI, 1× Ethernet, 2× USB 2.0
• RAM: 2 GB / 4 GB / 8 GB (configurable)
• Almacenamiento: Tarjeta SD de 32 GB con Linux
• Coprocesador: Coprocesador ARM® con número de serie de 96 bits, 2 kB RAM ferromagnética, RTC con condensador de respaldo, LEDs de estado, interruptores DIP
• Mapeo de interfaces serie: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU maestro), /dev/ttyACM2 (RS485)
• IO analógico (AIOX): 4/8/16 canales, configurable (0/2–10 V, 0/4–20 mA, resistencia, PT100/PT1000/NI1000)
• Entradas/Salidas digitales: Variantes con diferentes números de canales (p. ej. 6, 14, 48, 64, 128, 152)
• Opciones: 2º Ethernet, módem LTE integrado
• Precio (neto, configuración estándar mostrada): 309.10 EUR
