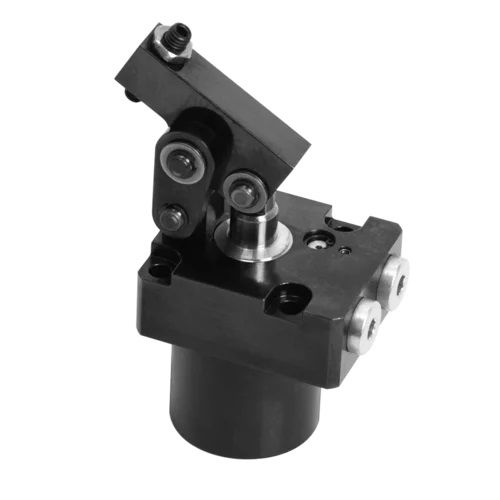

Brida articulada hidráulica de doble efecto B1.8268 series

con válvula de estrangulación arista rascadora metálica y control de posición opcional doble efecto, presión máx. de servicio 70 bar La brida a palanca es un cilindro hidráulico doble efecto con palanca de sujeción integrada. Al recibir la presión de aceite el bulón avanza y la palanca de sujeción gira a través de las palancas oscilantes hacia adelante y simultanéamente hacia abajo sobre la pieza a mecanizar. La fuerza del pistón cambia de dirección 180° y está disponible, en función de la longitud de palanca, como fuerza de sujeción. La cinemática está concebida de manera que fuerzas transversales no entran en la pieza a mecanizar si la superficie de sujeción está al mismo nivel con el centro de giro de la palanca de sujeción (ver comparación "Fuerzas al punto de sujeción"). Los 3 sentidos de sujeción (L, G, R) facilitan la adaptación a la forma de la pieza a mecanizar o a las posibilidades de conexión hidráulica. Todos los tamaños están opcionalmente disponibles con vástago de conmutación para controles de posición externos. Controles de posición eléctricos y neumáticos para la posición de blocaje y de desblocaje están disponibles como accesorio.
