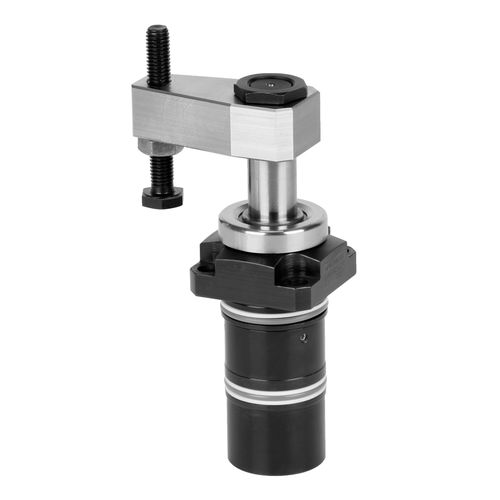

brida de sujeción hidráulica / pivotante / de doble efecto
B1.852, B1.853, B1.854

{{requestButtons}}

Características

  • Tipo:

    hidráulica

  • Otras características:

    pivotante, de doble efecto

  • Fuerza:

    Máx.: 30 kN

    Mín.: 6 kN

Descripción

Garras giratorias con mecanismo de giro robusto

Ventajas
● Disponibles en 4/5 tamaños
● Fuerza de sujeción elevada con presión baja
● Mecanismo de giro robusto
● Insensible a caudales elevados
● Enclavado de la brida de sujeción en la posición predeterminada
● Angulo de giro especial fácil a realizar
● Rascador FKM normalizado
● Rascador metálico opcional
● Orificios hidráulicos y neumáticos integrados en la brida (versiónes de brida)
● Posición de montaje cualquiera

Las garras giratorias hidráulicas se utilizan para la sujeción de piezas, si los puntos de sujeción deben de quedar libres durante la carga y descarga. Gracias al mecanismo de giro robusto estas garras giratorias son especialmente apropiadas para:
• Sistemas de fabricación completamente automáticos
•Útiles de sujeción con carga de las piezas mediante sistemas de manipulación
• Caminos de transferencia
• Sistemas de prueba y de ensayo para motores, cajas de engranajes y ejes
• Lineas de montaje
• Máquinas de mecanizado especiales

ejecución insertable/brida arriba/brida abajo
con control de posición opcional
doble efecto
presión máx. de servicio 350 bar

fuerza máx. de sujeción: 6 - 22 kN/30 kN
diámetro del vástago: 16 - 32 mm/40 mm
diámetro de pistón: 23 - 45 mm/55 mm
carrera de sujeción: 12 - 15 mm
caudal máx.: 10 - 57 cm³/s / 10 - 87 cm³/s
