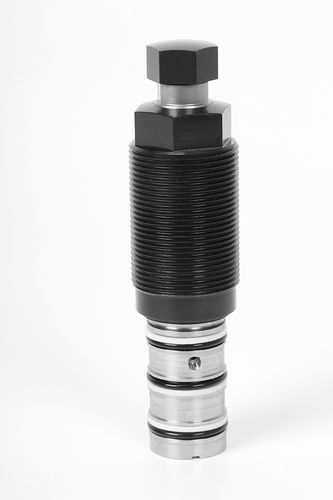

Cilindro hidráulico B1.943, B1.944

de doble efectode simple efecto

Elementos de apoyo enroscable Ventajas ● Elevada seguridad del proceso por función doble efecto ● Ejecución enroscable de tamaño reducido ● disponibles en 4 tamaños ● Carga hasta 42 kN ● Acercamiento a la pieza por fuerza del muelle ● Control neumático de posición opcional ● Arista rascadora metálica ● Rascador FKM protegido ● Caperuza protectora disponible como accesorio ● Piezas interiores protegidas contra la corrosión ● Aireación de la cámara del muelle ● Conexión de la estanqueidad por aire posible ● Obturador integrado para limitar el caudal ● Posición de montaje cualquiera Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante la mecanización. La construcción enroscable permite la instalación directa en el cuerpo del útil en un espacio reducido. La alimentación de aceite y aireación se efectúa a través de orificios taladrados. En el caso de la ejecución doble efecto la carrera de retroceso del bulón de apoyo se efectúa en un tiempo precisamente definido, lo que está ventajoso sobre todo en instalaciones con una cadencia predeterminada. con arista rascadora metálica control de contacto opcional doble/simple efecto presión máx. de servicio 500 bar rosca exterior: M30 - M60 carga máx.: 6,5 - 42 kN diámetro del bulón: 16 - 32 mm carrera del bulón: 8 - 16 mm elasticidad: 2,5 - 3,5 μm/kN
