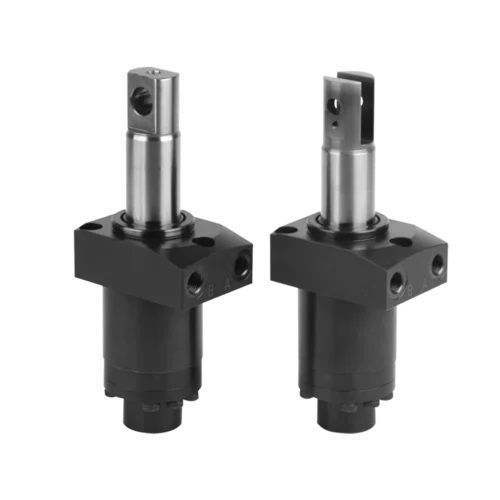

Dispositivos de apriete pivotante B1.8802 series

hidráulicode doble efecto

Las garras giratorias hidráulicas se utilizan para la sujeción de piezas, si los puntos de sujeción deben de quedar libres durante la carga y descarga del útil. La ejecución con pasador pendular o cabeza de horquilla permite la sujeción simultanea de dos piezas a mecanizar con media fuerza de sujeción. Este elemento hidráulico de sujeción es un cilindro a tracción. Una parte de la carrera total se utiliza para el giro del pistón (carrera de giro). El extremo del vástago de esta garra giratoria puede utilizarse como pasador pendular o cabeza de horquilla. Con una brida de sujeción doble pueden blocarse simultaneamente 2 piezas a mecanizar. Para ambas ejecuciones se necesita un elemento elástico para mantener las bridas de sujeción doble en la posición de desblocaje en posición horizontal. Pasador pendular El pasador pendular robusto puede transmitir fuerzas de sujeción elevadas hasta una presión de servicio máx. de 500 bar. La brida de sujeción doble debe dimensionarse según la carga.
