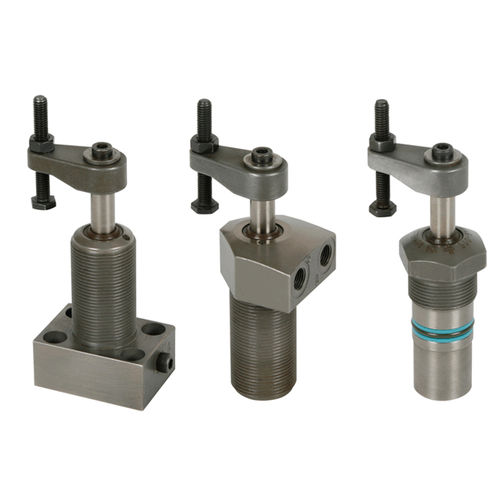

brida de sujeción hidráulica / pivotante / cuerpo roscado / con carilla
B1.849, B1.8491

{{requestButtons}}

Características

  • Tipo:

    hidráulica

  • Otras características:

    pivotante, de doble efecto, cuerpo roscado, con carilla, de simple efecto

  • Fuerza:

    2,2 kN

Descripción

Garras giratorias compactas
brida abajo, brida arriba, ejecución enroscable

La aplicación de las garras hidráulicas es muy apropiada para dispositivos en los cuales los puntos de sujeción deban de quedar libres durante la carga y descarga de las piezas. Alternativamente se suministran las garras con giro a la derecha o a la izquierda o sin giro (0°). El sentido de giro de cada garra giratoria puede cambiarse también posteriormente, como se describe en las instrucciones de funcionamiento.

5 variantes de conexión
simple/doble efecto
fuerza de tracción hasta 2,63 kN
presión máx. de servicio 350 bar
fuerza máx. de sujeción: 2,2 kN
diámetro del vástago: 10 mm
diámetro de pistón: 14 mm
carrera de sujeción: 6/ mm
caudal máx.: 2,5/5 cm³/s
