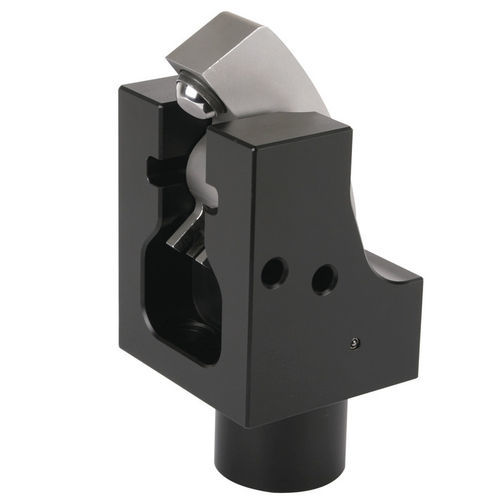

Dispositivos de apriete pivotante B1.8242

hidráulicode piezas para procesarde doble efecto

ejecución compacta con control de posición opcional doble efecto, presión máx. de servicio 350 bar En el caso de la brida de sujeción desplazable articulada la fuerza del pistón actúa sobre la palanca de sujeción y está disponible casi sin pérdidas como fuerza de sujeción. La cine-mática de la articulación desplazable hace desplazar la palanca de sujeción hacia atrás de manera que se pueda colocar las piezas sin dificultades. La posición de la palanca de sujeción puede controlarse mediante contactos inductivos o mediante sensores neumáticos. La brida de sujeción desplazable articulada puede montarse alojada hasta la superficie de la brida en un orificio en el cuerpo del útil o mediante placas intermedias disponibles como accesorios. En ambos casos la alimentación de aceite hidráulico puede efectuarse por conexion mediante racores o a través de orificios taladrados en el cuerpo del útil.
