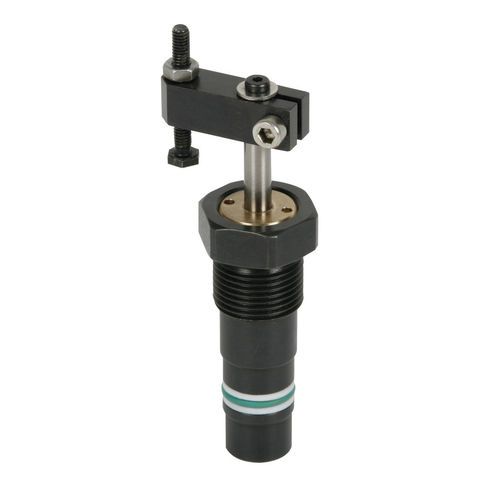

Dispositivos de apriete hidráulico B1.848 series

pivotantede doble efectode simple efecto

ejecución enroscable doble efecto, presión máx. de servicio 150bar Las garras giratorias hidráulicas se utilizan para la sujeción de piezas, si los puntos de sujeción deben de quedar libres durante la carga y descarga. Las garras giratorias mini son particularmente apropiadas para el mecanizado de piezas a mecanizar de paredes delgadas, que necesitan sólo fuerzas de sujeción reducidas. Las garras giratorias mini son una alternativa interesante para los elementos de sujeción neumáticos, ya que necesitan considerablemente menos espacio. La garra giratoria mini de doble efecto es un cilindro a tracción. Una parte de la carrera total se utiliza para el giro del pistón (carrera de giro). Hay ejecuciones con giro a la derecha y a la izquierda con ángulo de giro de 90, 60 y 45 grados. La ejecución sin giro puede utilizarse como cilindro a compresión y a tracción con pistón protegido contra las torsiones. Las bridas de sujeción se blocan sobre el vástago del pistón. Un tornillo de seguridad evita un desplazamiento axial.
