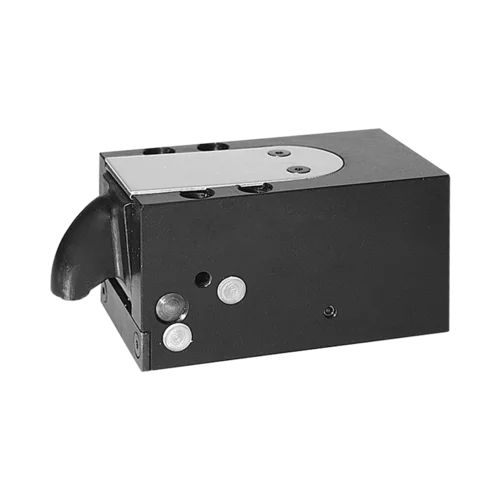

Dispositivos de apriete hidráulico B1.8231 series

de piezas para procesarpara mecanizadode doble efecto

con control de posición opcional doble efecto, presión máx. de servicio 500 bar La brida de sujeción para bordes planos es un elemento de sujeción hidráulico doble efecto, en el cual el pistón actúa una palanca de sujeción a través de una biela articulada. En la posición de desblocaje, la palanca está completamente retrocedida y las piezas pueden ser colocadas libremente desde arriba. Es suficiente un hueco un poco más grande que el ancho de la palanca de sujeción como zona de sujeción. El elemento compensa las fuerzas transversales en el punto de sujeción. La introducción de las fuerzas de sujeción se efectúa en el caso de que la altura de sujeción h3 perpendicularmente hacia abajo, con eso se evita defor maciones por tracción inclinada.
