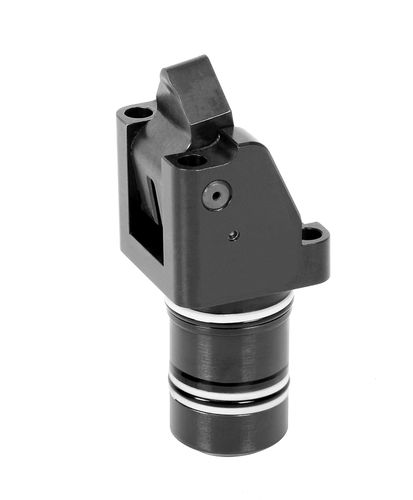

Brida articulada hidráulica de doble efecto B 1.829 series

de simple efectocompactahidráulica

La brida a palanca plana es un elemento de sujeción hidráulico económico para útiles de sujeción con alimentación de aceite a través de orificios taladrados. Gracias al espacio necesario reducido, la brida a palanca plana es especialmente apropiada para útiles de sujeción con espacio reducido para la instalación de elementos de sujeción hidráulicos. La palanca plana de sujeción permite el mecanizado de superficies que se encuentran sólo algunos milímetros sobre el punto de sujeción. Al recibir la presión de aceite, el pistón se desplaza hacia arriba contra el borde posterior de la palanca de sujeción y gira la palanca en la posición de blocaje. La fuerza del pistón cambia de dirección de 180° hacia la pieza a mecanizar. La fuerza de sujeción depende de la presión de servicio y de la longitud de la palanca de sujeción. Al desblocar, la palanca de sujeción se gira de nuevo en la posición inicial mediante una pletina ganchuda de retención fijada en el pistón. El desblocaje se hace hidráulicamente o en el caso de un elemento simple efecto mediante fuerza del muelle. El control de posición neumático permite el control de ambas posiciones finales de la palanca de sujeción.
