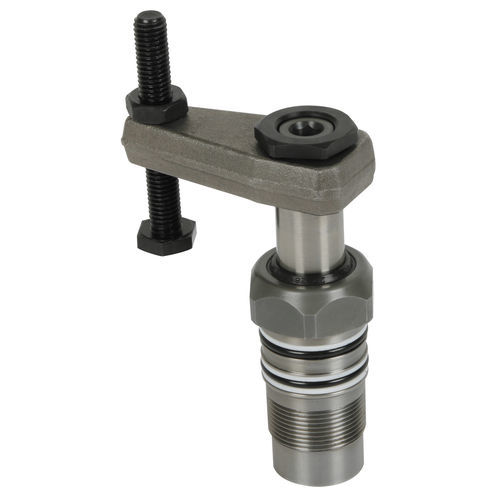

Dispositivos de apriete hidráulico B1.891 series

de piezas para procesarpivotantede doble efecto

La aplicación de las garras hidráulicas es muy apro pidada para dispositivos en los cuales los puntos de sujeción deban quedar libres durante la carga y descarga de las piezas. Esta ejecución permite el empleo de garras giratorias también en condiciones de espacio muy restringido. La garra giratoria enroscable puede roscarse directa mente en el dispositivo hasta el hexágono. La alimen tación del aceite se efectúa a través de dos orificios taladrados. Se dispone de las tres posibilidades de conexión siguientes: 1. Conexión simple Utilizando un sola garra giratoria, ambas conexiones pueden taladrarse directamente. 2. Conexión en serie Si se quiere utilizar garras giratorias puestas en serie, se debe observar la disposición indicada a la derecha respetando las dimensiones de los taladros. En lugar del tapón de estanqueidad expansible también puede utilizarse un tapón de cierre roscado G 1/4 (referencia 3610 006). 3. Cuerpo de conexión El cuerpo de conexión disponible como accesorio permite la fijación por tornillos y la conexión individual de las garras giratorias enroscables mediante racores y tubos. Los ángulos de giro normales son 45°, 60° y 90° ±2°. Angulo de giro especial sobre demanda Otras variantes, como p.ej. versiones con rascador metálico, sobre demanda. El montaje de estas bridas puede efectuarse en cualquier posición angular. En todos tipos, el vástago del pistón está equipado por un rascador de suciedad y tienen un dispositivo de seguridad de giro que enclava todos los 180°. Esto es la posición inicial para el movimiento giratorio.
