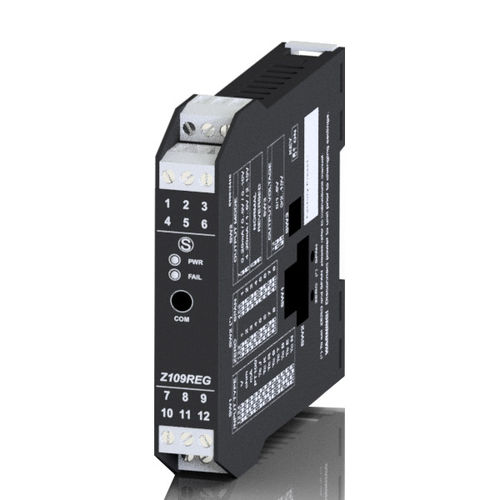

Convertidor analógico Z109REG

universalen riel DINgalvánico

Z109REG es un convertidor universal para entrada analógica: tensión, corriente, termopares, PT100, potenciómetro. Z109REG asegura la alimentación del sensor mediante la técnica de 2 hilos: 20Vcc estabilizados, 20mA máx. con protección contra cortocircuitos. El módulo garantiza la medida y la retransmisión en salida analógica aislada, con salida de tensión y corriente. Tipo de entrada, cero y span, modo de salida (elevación de cero, inversión de escala), span de tensión de salida (5 o 10 V) son ajustables por DIp-switch. Por PC son ajustables: cero, span, extracción de raíz cuadrada, filtro, burn-out y otros parámetros. Descripción: - Convertidor analógico universal con aislamiento galvánico Entrada: - tensión bipolar hasta 10 Vdc 4 escalas, corriente bipolar hasta 20 mA, termorresistencia (Pt100, 2/3 hilos, -200..+600°C), termopar J,K,R,S,T,B,E,N, potenciómetro (500 ohm..1,5 kohm) Salida: - corriente (0/4..20 mA), tensión (0..5/0..10/1..5/2..10 V) Precisión: - 0,2% Alimentación: - 19..40 Vcc, 19..28 Vca Aislamiento: - 1.500 Vca Programación: - Dip-switch o software (Z-SETUP)
