aislador galvánico / de señal / DC / USB
Z170REG-1

• Tipo:

  galvánico, de señal

• Características eléctricas:

  DC

• Otras características:

  USB

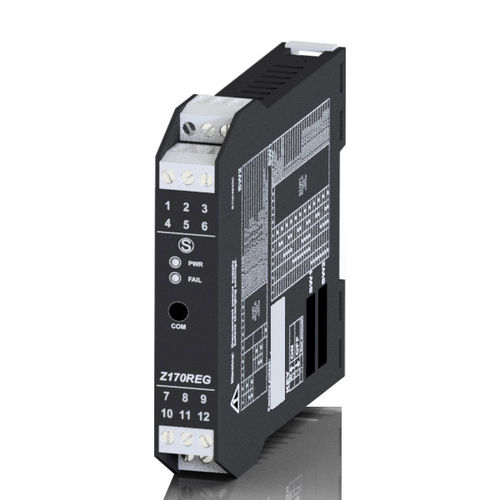

Z170REG-1
Duplicador / aislador de CC con entrada universal y 2 salidas
El Z170REG-1 permite convertir y duplicar una señal analógica (mA, V, PT100, Pt1000, Pt500, Ni100, TCs, Ohm) por 2 salidas independientes (mA o V). Dispone también de interruptores DIP para ajustar los rangos de entrada/salida disponibles. La fuente de alimentación auxiliar permite también una conexión activa o pasiva en el lado de la salida. Un aislamiento galvánico de 4 vías entre los circuitos de la fuente de alimentación // entrada // salida1 // salida2 asegura la integridad de sus datos.

DATOS TÉCNICOS
FUENTE DE ALIMENTACIÓN10..40 Vcc; 19..28 Vac
ALIMENTACIÓN DE LOS TRANSDUCTORES Sí, máximo 25 mA, 17 Vcc
CONSUMO DE ENERGÍA 0,5..2 W
AISLAMIENTO1.500 Vac
STATUS LEDSuministro de energía
Alarma
CLASE DE PRECISIÓN 0,1%
INTERFACEMicro USB (panel frontal)
CANAL DE ENTRADA1 entrada configurable:
TENSIÓN: 0..10 V escala ajustable
CORRIENTE: 0..20 mA (módulo activo/pasivo) escala ajustable
Potenciómetro: 1 kΩ ..100 kΩ escala ajustable
TC: J,K,R,S,T,B,E,N
RTD: Pt100, Pt500, Pt1000, Ni100
Resolución 14 bits
El período de muestreo se puede establecer entre 5 y 20 ms
CANALES DE SALIDA2 salidas configurables:
TENSIÓN: 0..10 V escala ajustable
CORRIENTE: 0..20 mA (activa/pasiva) escala ajustable
Resolución 14 bits
