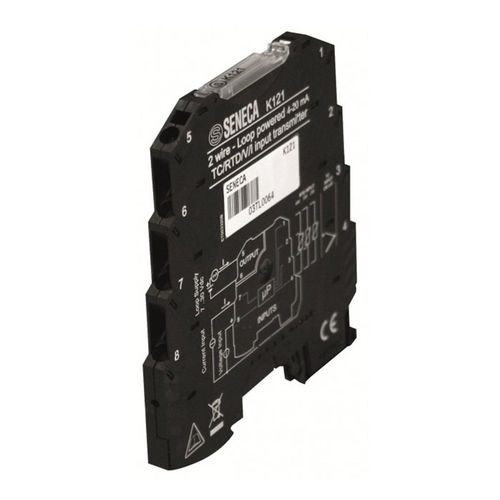

Convertidor de señal K121

analógicouniversalgalvánico

K121 admite señales de entrada de Cu50, Cu100, Pt100, Pt500, Pt1000, Ni100, Ni120, Ni1000, TC J, K, R, S, T, B, E, N, L, potenciómetro, señales de tensión con escalas de ± 30 V y ± 150 mV y corriente (± 24 mA). El instrumento también adquiere entrada de potenciómetro con resistencia entre 500 Ω y 10 K Ω y resistencias de hasta 1760 Ω. K121 presenta un tiempo de respuesta reducido de sólo 140 ms para entrada de corriente y tensión y menos de 620 ms para otras entradas. La clase de precisión es del 0,1% y la conversión de medida a 16 bits. K121 cuenta con la certificación ATEX II 3G Ex nA IIC T4 Gc X (gas) y II 3D Ex tc IIIC T135°C Dc X (polvo). Intercambio en caliente - Sí Consumo de energía máximo - 24 mA Disipación de potencia máxima - < 660 mW Aislamiento - 1,5 kVac (2 vie) LED de estado - Anomalía Alarma Clase de precisión - 0,1% Tipo de entrada - Cu50, Cu100 Pt100, Pt500, Pt1000 Ni100, Ni120, Ni1000 TC J, K, R, S, T, B, E, N, L; impedancia de entrada 10 MΩ Potenciómetro: 500 Ω..100 kΩ Tensión: -150..+150 mV; impedancia de entrada 10 MΩ Tensión: -30..+30 V; impedancia de entrada 200 kΩ Corriente: -24..+24mA; impedancia 40Ω Resistencia 0..+400 (1.760) Ω Canal de salida - Corriente 4-20 mA (pasivo) Filtro - Adicional para la estabilización de la lectura Funciones especiales - Compensación de unión fría Filtro insertable Inversión de salida Conversión A/D - 16 bit Deriva térmica - <120 ppm/K Conexión - 8 abrazaderas de resorte Rechazo - 50 o 60 Hz (programable) Programación - EASY SETUP Técnica de aislamiento - Digital / Optoacoplador Procesamiento - Cálculo en coma flotante de 32 bits Grado de protección - IP20 Carcasa - PBT, nero Dimensiones (AnxAlxPr) - 6,2x93,1x102,5 mm Peso - 45 g Temperatura de funcionamiento - -20..+65°C Normativa - CE Normas - EN 61000-6-4, EN 61010-6-2, EN 61010-1
