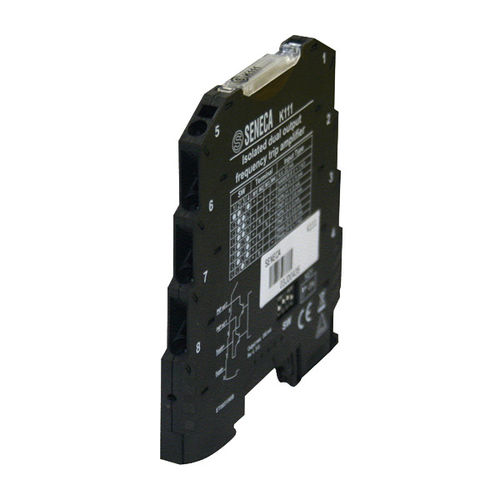

Divisor de frecuencia K111D

de impulsosde manipulación

El K111D es un divisor de frecuencia (capaz de manejar hasta 256 impulsos en la entrada) con función de repetidor de la señal de entrada. Dispone de una fuente de alimentación aislada y estabilizada y LED frontal para el estado de la alimentación y las salidas. El aislamiento galvánico para señales procedentes de sensores On/Off es de 1.500 V. El módulo acepta varios tipos de señales de entrada, con frecuencia de hasta 20 kHz, seleccionables para sensores de 2/3 hilos: NPN 12/24V, PNP, PNP 12/24V, impulso fotoeléctrico, contacto IEC 1131-1, Namur, Reed. Las 2 salidas independientes son PNP de alta corriente (hasta 200 mA) con protección interna contra cortocircuitos. También pueden configurarse en modo divisor o repetidor. El módulo puede configurarse mediante PC utilizando el convertidor S117P1 o mediante interruptor DIP. Alimentación de las pinzas laterales - Sí Alimentación del sensor - Sí, tensiones disponibles 8V±0,6V, 12±1V, 22V±2V, corriente máx. 22 mA Intercambio en caliente - Sí Corriente absorbida máx. - < 25 mA Potencia disipada máx. - 500 mW Conversión A/D - 14 bits Rechazo - 50 - 60 Hz LED - Alimentación, estado de las salidas Configuración - mediante software (EASY SETUP), mediante interruptor DIP Filtro de entrada - Activable con frecuencia de corte programable Aislamiento - 1,5 kVac (2 vías, entrada // salida) Técnica de aislamiento - Digital / Optoacoplador Elaboración - Cálculo en coma flotante de 32 bits Puerto de comunicación - 1 conector frontal de 4 pines, paso 2,54 mm Clase de precisión - 0,1% Funciones especiales - Funcionamiento directo Repetidor Divisor de frecuencia Medida media en una ventana de N impulsos (N<=256) Conexión - Muelle y/o Bus Canal de entrada - 1 Tipo de entrada - Contacto mecánico, contacto IEC 1131.2 (tipo 1), Namur (DIN 19234, EN 60947-5-6),
