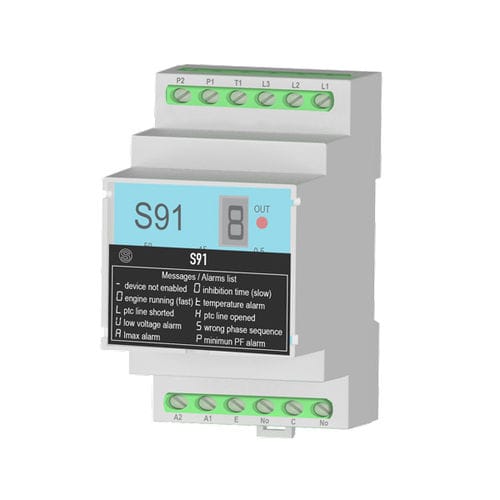

Relé de protección de tensión S91
de corrientede fasede seguridad

relé de protección de tensión
relé de protección de tensión
Añadir a mis favoritos
Añadir al comparador


Características

Valor controlado/medido
de tensión, de corriente, de fase, de seguridad, de temperatura, de factor de potencia
Redes
trifásico, AC, monofásico
Aplicaciones
para motor eléctrico, para bomba de motor trifásico
Montaje
en riel DIN
Normas
IEC
Otras características
programable, ajustable, compacto, multifunción, con indicador de defectos
Corriente de desconexión

Mín.: 0 A

Máx.: 16 A

Tensión de activación

Mín.: 220 V

Máx.: 415 V

Descripción

S91 es un dispositivo de protección para motores eléctricos. Permite la detección de secuencia de fases incorrecta o fallo de fase, exceso de consumo de corriente, funcionamiento en vacío con medición del factor de potencia. El dispositivo tiene una entrada para PTC (termistor con coeficiente de temperatura negativo) para proteger el motor de sobretemperatura y entrada de habilitación para arrancar el motor. El S91 funciona en 3 modos de funcionamiento: medición monofásica o trifásica, rango de corriente máxima 5 ó 16 A, funcionamiento con o sin PTC. Modelo disponible para alimentación de 230 V (S91), y modelo para alimentación de 380 V (S91-400). Principales aplicaciones: - Protección de bombas monofásicas o trifásicas por posible bloqueo del rotor y sobretemperatura - Detección de rotura de dispositivos de transmisión mecánica, por ejemplo correas o cadenas, y protección contra el bloqueo del sistema de transmisión. Tensión soportada - 2,5 kV Tensión soportada por impulsos - 4 kV Medición de corriente - Directa hasta 16 A o por transformador amperométrico Medida de tensión - Tensión nominal máxima 660 Vca Funciones / Parámetros gestionados - Avisos de temperatura Factor de potencia Corriente máxima Tensión mínima Fallo de fase Selector frontal - Modos de funcionamiento para el control del motor/temperatura Trimmer de ajuste frontal - Tiempo de autoarranque Inhibición Intervención Factor de potencia mínimo Corriente máxima Tipo de salida - 1 relé SPDT - 250 Vca Pantalla - Información de alarma, rotación del motor, línea del sensor PTC Temperatura de funcionamiento - -20..+65°C Carcasa - Material UL94 VO, color gris Terminales - Terminales de tornillo paso 7,5 mm; sección < 2,5 mm2, longitud < 30m Dimensiones LxHxD - 53,5 x 73 x 90 mm Peso - 250 g Montaje - Barra carril DIN 35mm IEC EN60715 Certificaciones - CE Normas - EN 61000-6-4, EN 61000-6-2, EN 61010-1

---
