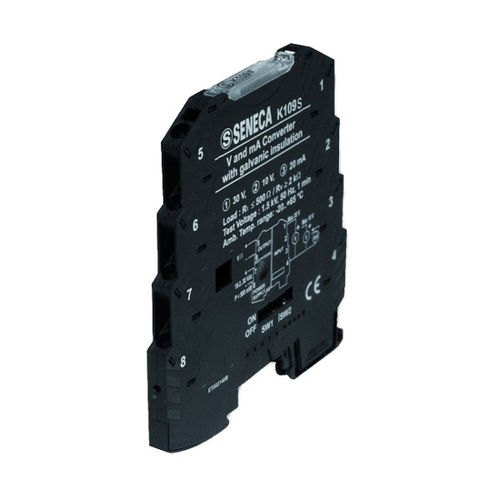

Convertidor de señal K109S

con 1 entrada analógica4-20 mAbucle de corriente

K109S es un dispositivo que acepta señales mA/V capaz de convertirlas en señales mA/V estándar. El dispositivo puede alimentar también todos los sensores de 2 hilos y todos los parámetros son confi gurables a través de dip-switches. La conexión de la fuente de alimentación está disponible en los terminales o un conector especial (K-BUS) permite una distribución de la fuente de alimentación a los módulos a través del conector de bus. Un aislamiento galvánico de 3 vías entre los circuitos de alimentación // entrada // salida asegura la integridad de sus datos. Descripción: - Convertidor V / I con alimentación para transductores de 2 hilos Entrada: - corriente 0/4..20 mA (alimentación de bucle); tensión 0..10, 2..10, 0..5, 1..5 V Salida: - corriente 0/4..20, 20..4/0 mA; tensión 0..5/10, 10..0, 1..5 Vcc Alimentación: - 19,2..30 Vcc Consumo máximo: - 23 mA, 45 mA (alimentación auxiliar) Aislamiento: - 1,5 kVac, 3 vías Resolución: - 14 bits Clase de precisión - 0,1% Técnica de alimentación: - directa en terminal de resorte o distribuida con conector K-BUS Dimensiones: - 6,2 x 93,1 x 102,5 mm Alimentación auxiliar - 17..20 V en 3 terminales Funciones especiales: - inversión de escala, extracción de raíz cuadrada, linealización de depósitos
