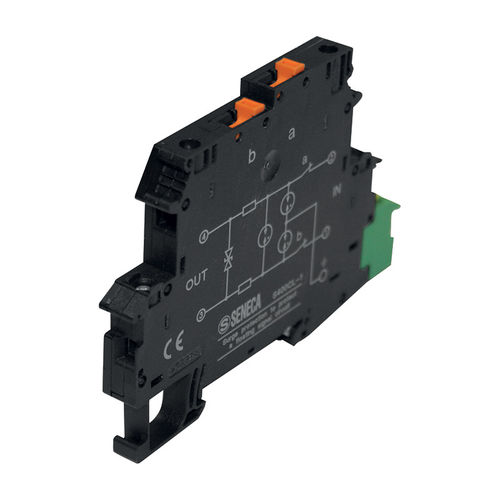

Protección contra sobretension S400CL-1

S400CL-1 es una protección contra sobretensiones para dispositivos de medición, control y regulación. El dispositivo está equipado con bloques de terminales con protección multietapa, conexiones de tornillo y un seccionador. S400CL-1 puede utilizarse en circuitos binarios y analógicos, como señales de impulsos 0-10Vcc y bucle de corriente 0/4..20mA. Tensión de funcionamiento máx. admisible UC - 30 VCC / 21 VCA Corriente de prueba de rayos Iimp (10/350) μs - Núcleo - tierra - 500 A Corriente nominal IN - 300 mA (40 °C) Fusible de reserva máx. - 315 mA Corriente nominal de sobretensión de descarga In (8/20) μs - Núcleo - núcleo / núcleo - tierra - 5 kA / 5 kA Corriente de sobretensión total (8/20) μs - Núcleo - tierra - 10 kA Umbral de tensión de salida a 1 kV / μs - Core - core / core - ground - ≤ 45 V / ≤ 650 V Tensión residual en In núcleo - núcleo - ≤ 45 V Nivel de protección UP C2 ( 10kV / 5 kA ) - Core - core / core - ground - ≤ 55 V / ≤ 650 V Tiempo de respuesta TA Núcleo - núcleo / núcleo - masa - ≤ 1 ns / ≤ 100 ns Frecuencia de corte (3dB) simétrica en un sistema de 150 Ω - típ. 2 MHz Resistencia por camino - 3,3 Ù ±20% Rango de temperaturas - -40 °C...+85 °C Clase de inflamabilidad según UL 94 - V0
