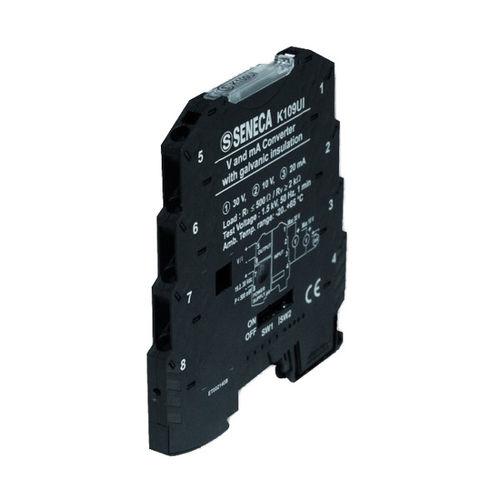

Aislador de señal galvánico K109UI

de corrientede tensión

El K109UI está diseñado para aceptar una entrada de señal de proceso de tensión o corriente estándar de un solo canal y proporcionar una salida de tensión o corriente única y aislada. Dispone de una capacidad de linealización "Tank" diseñada para su uso en aplicaciones de tanques cilíndricos horizontales, y una función "SQRT" para aplicaciones relacionadas con el caudal, todas ellas fácilmente configurables mediante interruptores DIP. El K109UI para montaje en carril DIN ofrece conectividad K-BUS opcional, lo que permite ahorrar más tiempo y cableado mediante la conexión en bus de las conexiones de alimentación de 24 V CC nominales. Descripción: - Convertidor analógico con aislador galvánico Entrada: - corriente 0/4..20 mA; tensión 0..15, 0..30, 0..10, 2..10, 0..5, 1..5 Vcc Salida: - corriente 0/4..20, 20..4/0 mA; tensión 0..10, 2..10, 0..5, 1..5 Vcc Alimentación: - 19,2..30 Vcc Consumo máximo: - 22 mA Aislamiento: - 1,5 kVac, 3 vías Resolución: - 14 bits Clase de precisión - 0,1% Técnica de alimentación: - Directa en terminal de resorte o distribuida con conector K-BUS Dimensiones: - 6,2 x 93,1 x 102,5 mm Función especial: - inversión de escala, extracción de raíz cuadrada, linealización de depósitos cilíndricos
