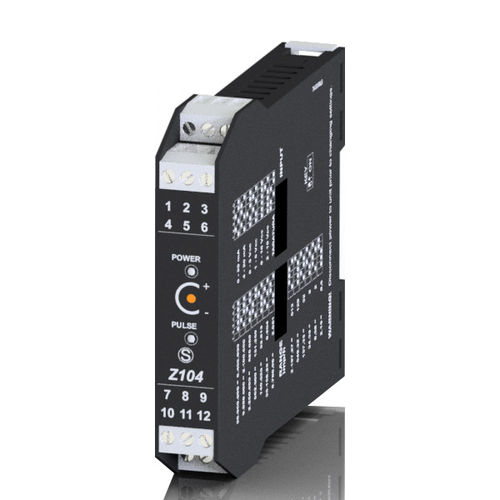

Convertidor/aislador de señal Z104

de frecuenciagalvánicoprogramable

Z104 permite convertir la señal de entrada de corriente o tensión en una serie de impulsos de duración constante. Un uso típico es cuando, con un caudalímetro que dispone de una salida analógica (por ejemplo 4-20mA), se debe totalizar el caudal. la salida es programable en un rango desde 1 pulso cada 2 horas hasta 10 KHz. Un aislamiento galvánico de 3 vías entre los circuitos de alimentación // entrada // salida asegura la integridad de sus datos. Descripción: - Aislador / convertidor de CC a frecuencia Alimentación: - 19..40 (9..30 opcional) Vcc, 19..28 Vca Aislamiento: - 1.500 Vca Entrada: - Corriente 0..20, 4..20 mA; tensión 0..5, 1..5, 0..10, 2..10 Vcc Salida: - Transistor npn colector abierto 30 Vcc 300 mA; relé reed30 Vcc/ac 100 mA, frecuencia máxima 10 kHz Precisión: - 0,2%
